Как и чем сделать маркировку на кабеле и маркировку проводов и кабелей при монтаже

Цели маркировки проводов

Данный процесс позволяет существенно упростить электромонтажные работы, запланированный или экстренные ремонт, техническое обслуживание объектов и кабельных линий во время эксплуатации. Еще одно функциональное предназначение – уменьшение вероятности возникновения аварийных ситуаций и сопутствующего им получения травм рабочим персоналом.

Маркируется кабель уже в процессе изготовления. Производитель должен выбрать цвет для изолирующей оболочки провода в соответствии с международными или отечественными стандартами, прописанными в ПУЭ, ПТЭЭП, ГОСТах и другой документации. Данные, отображенные на внешней оболочке кабеля, указывают на информацию по нескольким параметрам:

• число проводов;
• площадь сечения всего кабеля;
• применяемые изоляционные материалы;
• материалы проводов и т. д.

Подобная маркировка, хоть и является необходимой, но недостаточна для повышения безопасности при эксплуатации кабельных линий. Ориентируясь на нее, обслуживающие специалисты не смогут сделать однозначные выводы о предназначении всей системы или конкретного участка электрической проводки. Поэтому при выполнении электромонтажных работ на кабель наносятся дополнительные аббревиатуры, добавляющие к характеристикам информацию о назначении цепи.

Благодаря этому на изоляции появляются бирки со следующими данными:

• марка кабеля;
• предназначение;
• связанный с ним объект;
• протяженность линии и другая информация, если она необходима.

Кабельные бирки значительно упрощают подобную маркировку, делают ее удобной и максимально быстрой. Они подбираются в зависимости от диаметра, характеристик и изоляционных материалов на проводе. Они могут отличаться по ряду параметров, но имеют общее предназначение и способны хранить надписи в течение продолжительной эксплуатации.

Методы маркировки провода и кабеля

При выборе маркировочных изделий электромонтажники ориентируются на условия эксплуатации, возможности и технические параметры бирок, наличие нужного оборудования и материалов изготовления.

До монтажа провода

Во многих ситуациях кабельные маркировки размещаются на трассах уже после прокладки. Однако в некоторых случаях возникает необходимость сделать это намного раньше. Наиболее ярким примером является ограниченное пространство или проведение работ на опасной высоте.

При таких раскладах могут использоваться следующие маркирующие изделия:

• ПВХ-трубки и кембрики разного диаметра, на которые нанесена информация о линии (они могут быть дополнительно защищены прозрачным скотчем, упрощающим фиксацию и повышающим защиту);
• термоусадочная трубка для изоляции;
• более простой и дешевый метод – указать информацию на куске плотной бумаги, приложить ее к кабелю и закрепить прозрачным скотчем или хомутом.

После монтажа провода

Если провод или кабель расположены в распределительном устройстве, то обозначения наносятся одним из следующих методов:

• Перед тем, как соединять контактные дорожки с проводами, на последние надеваются кембрики из поливинилхлорида и термоусадочные трубки.
• Самоламинирующийся маркер – это небольшая пластина, на одну сторону которой нанесено клеевое покрытие для фиксации к кабелю, а на другой имеется матовая поверхность под различные надписи. Бирку нужно приклеить к изоляции и дополнительно обернуть прозрачным скотчем (специальной электротехнической лентой). Выбранные материалы могут выдержать высокие температуры, характеризуются устойчивостью к воздействию агрессивной среды.
• Кабельные бирки – нередко самый оптимальный вариант. Изделия изготавливаются из полимерных материалов и могут крепиться к кабельной оболочке несколькими способами. Пластик выдерживает высокие температуры, защищая надписи с важной информацией. Размеры, формы и содержание бирок подбираются согласно ПУЭ, ПТЭЭП и СНиП.
• Для кабеля небольшого диаметра могут применяться полимерные флажки со стандартными обозначениями.
• Гильза и контейнер подразумевают использование пластикового носителя, который крепится на провод, после чего внутрь него помещается маркер с печатными обозначениями.
• Клипсы и кольца – для фиксации с буквами и цифрами до трех-четырех символов.
• Самоклеящиеся нейлоновые маркеры.

Основные типы маркировочных кабельных бирок

Маркировочная бирка в соответствии с международными стандартами должна устанавливаться на открытых кабельных трассах и силовых установках. Если провод проложен в специально предназначенных для этого конструкциях, то расстояние между маркерами может составлять 50-70 м. Без них нельзя обойтись в ряде других случаев:

• когда трасса пересекает различные преграды, из-за которых визуальный осмотр затруднителен (межэтажные перекрытия, стены, перегородки), то бирки размещают с каждой стороны от пройденного препятствия (к примеру, по обе стороны стены);
• в точках, где изменяется направление кабельной линии;
• в местах, где осуществляется ввод или вывод из других сооружений.

Многие производители и электромонтажники отдают предпочтение кабельным биркам из пластика, поскольку такой материал способен продолжительное время противостоять влаге, не изменяя свои свойства.

Форма маркировочных бирок

В правилах и регламентах указывается информация по формам бирок, о которой писалось выше:

• треугольные – устанавливаются в кабельных линиях контрольного или сигнального назначения;
• квадратные – для силовой трассы напряжением до 1 кВ;
• круглые – свыше 1 кВ.

Размеры маркировочных бирок

Наиболее распространенными марками кабельных бирок являются У-134, У-135, У-136 и У-153. Сравним их размеры и в зависимости от полученных данных сделаем выводы по возможному применению в системах:

• У-134 эксплуатируется для обозначения силовой трассы напряжением не выше 1000 В. Квадратная бирка площадью 55×55 мм оснащена двумя пазами 11×3,5 мм для фиксации кабельбиндером.
• У-135 подходит для указания информации на электрических цепях напряжением более 1000 В. Круглые изделия диаметром 55 мм и аналогичными пазами для кабельбиндера.
• У-136 эксплуатируется для маркировки сигнальных и контрольных проводов. Треугольное изделие имеет равные стороны длиной 62 мм каждая. Есть два паза для кабельбиндера аналогичного размера.
• У-153 применяется для силовых линий напряжением до 1000 В. Квадратное изделие длиной 28 мм и отверстием на 5 мм крепится при помощи специальной проволоки.

Важно! Многие организации либо игнорируют процесс маркировки кабеля, либо выполняют его с использованием бирок произвольной формы. Последствия обоих решений могут стать причиной частых аварийных ситуаций и травмирования обслуживающего персонала.

Цветовая маркировка проводов и кабелей

Общепринятые стандарты и правила цветовой маркировки изоляционной оболочки проводов позволяют быстрое и безошибочно определить рабочие параметры кабеля, понять, в каких системах и устройствах он может использоваться. Регламент цветовой маркировки прописан ПУЭ и ГОСТ.

Примечательно, что система обозначений будет разной для кабельных сетей с переменным или постоянным током. Нередко кабель делается разноцветным. Вместо оболочки цветная маркировка может выполняться при помощи термоусадочных трубок (кембриков). Еще один вариант – цветная изолента. Выбор цвета для фазных и нулевого проводов всегда должен быть разным!

Для трехфазных переменных силовых линий шины следует маркировать так:

• первая фаза – желтая;
• вторая – зеленая;
• третья – красная.

В кабельных трассах постоянного тока цветовые обозначения выбираются в соответствии с зарядом, который может быть положительным или отрицательным. В первом случае выбирается провод в красной оплетке, во втором – в синей. Система не поддерживает фазных и нулевого проводов, а для среднего обычно берут светло-синий проводник.

Для энергетических установок напряжением до 1 кВ и нейтралью выполняется следующая маркировка:

• рабочий нулевой провод – синий;
• заземление – желто-зеленый;
• совмещенный нулевой – желто-зеленый с синими маркерами (либо синий с желто-зелеными маркерами);
• фазы – красная, черная и другие цвета в зависимости от количества.

Примечательно, что проводка внутри электрических приборов делается красной, в розетках – коричневой.

Как подписывать провода и кабели

Маркировка проводов в щите относится не только к хорошему тону и профессионализму электрика, но и должна выполняться по нормативным документам и согласно специальным гост. О правилах маркировки электрических кабелей в электрических щитах квартир и домов в этой статье.

Нужно ли маркировать кабели и провода в щите, если щит стоит у вас в квартире или доме? Если делать монтаж по правилам, то безусловно нужно. Если вы монтировали электропроводку самостоятельно и считаете, что у вас вечная память, то можно попробовать не маркировать провода в щите и посмотреть, что вы вспомните через год.

На самом деле маркируются провода и кабели не для себя, а для электриков, которым рано или поздно придется обслуживать или ремонтировать щит.

ОСНОВНЫЕ ТИПЫ КАБЕЛЬНОЙ МАРКИРОВКИ

Информация печатается на белой части, которая затем заклеивается прозрачной пленкой, что обеспечивает надежную защиту маркировки от истирания, а также воздействия внешней среды. Клеевой слой высыхает на 80% спустя 20 минут, полностью полимеризуется в течение 24 часов. После этого этикетку невозможно оторвать без применения специального инструмента, при этом надпись легко читается, не бледнеет со временем, не стирается.

Кабельные бирки

Материалы изготовления – термопластичный полиуретан, полиэтилен, полипропилен, винил. Информация наносится с помощью термотрансферных принтеров. Применяемые полимерные материалы выдерживают высокие температуры, не горят, удобны в использовании. Бирки монтируются на кабель при помощи нейлоновых хомутов, стяжек.

Термоусадочные трубки

Применяются для идентификации и одновременно изоляции кабелей и проводов. Используются с изделиями диаметром от 0,9 до 50,8мм. Трубки выпускаются из полиэлефина с коэффициентом усадки 2:1 и 3:1. Допустимая температура эксплуатации от -55 0С до +135 0С.

Самоклеящиеся флажки

Наклейки разработаны для коаксиальных, оптоволоконных и электрических кабелей диаметром менее 4мм. Надпись наносится как с одной, так и с двух сторон. Флажки применяют для идентификации кросс-кабелей, проводов в шкафах коммутации, тонких проводов и жил.

Пластиковые клипсы (кольца)

Быстрый и простой способ маркировки уже соединенных кабелей. Представляют собой разомкнутое кольцо на специальной подложке с направляющими. Относятся к готовой маркировке, так как на кольцах уже нанесены буквенно-цифровые символы. Основной минус данного типа идентификации – высокая трудоемкость, поэтому клипсы чаще используют в условиях, не предполагающих частую смену маркировки.

Существуют и другие способы маркировки кабеля и провода – пластиковые контейнеры со вставками, маркеры с сопротивлением на разрыв, самоклеющиеся этикетки, которые можно располагать вдоль или поперёк проводника.

Маркировка щита правила

Есть такие правила, ПТЭЭП, Правила тех.эксплуатации электроустановок потребителей. В них указано, как должны маркироваться сами щиты и провода в электрических щитах.

1. Электрический щит должен именоваться. Имя щита наносится на корпус. Для квартиры это правило выполнять глупо, а вот для вводного щита дома установленного на столбе, вполне оправдано;

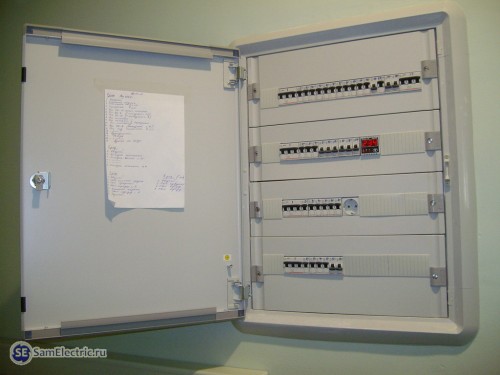

2. Внутри щита должна быть бумажка с указанием всех потребителей (розеток и светильников) в табличном виде;

3. Внутри щита должна быть схема сборки щита. Это правило относится к щитам, покупаемым в сборе, схема комплектуется после сборки щита.

Примечание: Если вам щит собирает электрик, обязательно возьмите у него схему сборки.

Маркировка проводов в щите по ПТЭЭП

Всё по тем же ПТЭЭП читаем:

1. Кабели и групповые цепи в электрическом щите нужно маркировать;

2. На информационной панели щитка и/или на самих защитных автоматах выполнятся маркировка с указанием групповых цепей (групп электропроводки), по правилам порядковым номером, по жизни, названием комнаты или назначения группы. Например, кухня или кондиционеры;

3. Если на модульном устройстве нет места для записи, подробная запись назначения этого устройства делается в таблице и паспорте к щиту.

Правила и стандарты обозначения проводки в электрощитах

Цвета для метки проводки выбраны не просто так. Вся многообразность расцветок сводится к одному стандарту – стандартным правилам. Они прописаны в правилах технической эксплуатации электроустановок потребителей (ПТЭЭП). Там указывается то, что жилы электропроводов должны обозначаться цветом или буквами и цифрами, а также обозначений требует и сам шкаф (щит). Узнать о том, какая существует маркировка проводов по цвету, вы можете из нашей статьи.

В ПУЭ указывается, что:

• Электрический щит обязан иметь наименование. Это имя указывается на корпусе. В квартире конструкцию можно не помечать надписями. Но для частного дома, когда щиток размещают на столбе, это необходимо.
• Внутри щитка при его монтаже необходимо оставить лист, где в виде таблицы указываются все потребители (розетки и светильники).
• Также, внутри должна находиться схема сборки вводного щитка. Это правило касается только того устройства, которое было приобретено в сборе.

Примечание: если щит или шкаф собирает электрик, то у него обязательно следует взять схему сборки.

Согласно тем же правилам устройства и эксплуатации электроустановок:

• Кабель и совокупные цепи в модульном устройстве необходимо маркировать.
• На защитных автоматах или на информационном стенде установки осуществляется маркировка, где указывается группа электропроводки. Также согласно правилам должен указываться порядковый номер и название помещения или назначение группы (например, кухня или кондиционер).
• В случае, когда на модульном устройстве отсутствует место для записи, то маркировка с назначением этой установки производится в таблице и паспорте, которым должен обладать каждый шкаф.

Согласно ГОСТ провода обозначаются:

• В соответствии с ГОСТ 23594–79 (маркировка) провод или кабель помечается бирками или лентами ПВХ. В качестве бирок могут служить поливинилхлоридные и термоусаживаемые трубки.
• Надписи на этикетке прописываются разборчивым шрифтом, они должны быть хорошо заметными. Длина самой бирки не должна быть меньше 25 мм.
• Согласно нормам, маркировка может наноситься на провод или кабель (на его изоляцию). Только при условии, что такую надпись будет хорошо заметно.

ПРИНТЕРЫ ДЛЯ МАРКИРОВКИ КАБЕЛЕЙ И ПРОВОДОВ

Оптимальный вариант идентификации проводов – термотрансферная печать. Маркировочные принтеры наносят техническую информацию на самые разные материалы. Маркираторы печатают как цифры и буквы, так и дополнительные символы и логотипы. При выборе устройства важно учесть условия маркировки, объем работ, применяемые материалы, ширину этикеток, скорость печати, качество получаемого изображения. Принтеры бывают мобильными (ручными) и стационарными. Также они отличаются по функциональности, наличию дополнительных аксессуаров и используемому программному обеспечению.

Бесспорным лидером в сфере производства оборудования и материалов для термотрансферной печати является компания Brady. Их портативные принтеры Brady BMP 21 и BMP 21 Plus можно встретить на промышленных предприятиях самого разного масштаба. А огромный выбор материалов (свыше 1000 различных вариантов) позволяет полностью закрыть любые задачи по маркировке.

Перед покупкой оборудования для маркировки проводов и кабелей лучше проконсультироваться со специалистами, уточнить все нюансы, воспользоваться услугой подбора устройств. Это поможет избежать ошибок и приобрести наиболее эффективные для ваших условий аппараты.

Устройства для нанесения маркировки

Обозначение проводки – это серьезное и ответственное дело. Каждый шкаф или щит внутри должен содержать специальные метки, которые дают понимание о схеме подключения и расположения элементов цепи. Сложность заключается в том, что бирки должны крепко фиксироваться и надписи должны сохраняться длительное время. Поэтому для удобства используются специальные приспособления, которые осуществляют маркировку кабелей и проводов в щитке.

Принтер для обозначения проводки в электрощитах – это устройство, которое используется для печати бирок и этикеток, на которых отображается маркировка при монтаже проводки. На фото изображен мини принтер, с помощью которого можно маркировать провод или кабель.

На видео показывается, как пользоваться таким принтером:

Если вы не занимаетесь профессионально электромонтажными работами, то в приобретении специального маркировочного принтера нет смысла. Альтернатива этому устройству — кабельные маркеры, например от фирмы ИЭК, показаны на фото ниже:

Виды электрических проводов и их методы маркировки

Основные модели можно увидеть ниже:

• ПБПП (ПУНП) — моножильный кабель монтажного вида, с внутренней и внешней оболочкой из ПВХ материала. В составе могут быть жилы от 1 до 4 с наибольшим сечением в 4 квадрата. В основном он применяется для осветительной группы в жилом помещении, прокладывается через розетки (используется для приборов слабой мощности). Жилы изготавливаются как из меди, так и из алюминия;
• ПБППг (ПУГНП). Внутри жил достаточно тонкие проволоки. Символ «г» в конце названия указывает на то, что это кабель гибкий;
• ППВ. Медный моножильный кабель — используется для скрытой электрической прокладки или для установки в гофре либо кабель-канале. Изоляция выполнена в один слой;
• АППВ — такая же модель, как и выше, толь с алюминиевой жилой внутри;
• ПВС — это один из популярных электрических кабелей с защитой из ПВХ состава. Внутри имеет секторное сечение и витые проволоки. Площадь сечения может быть от 0,75 до 14 квадратов. В основном применяется для проводки в жилом помещении;

Вам это будет интересно Описание кабеля ВВГ

Что еще важно знать?

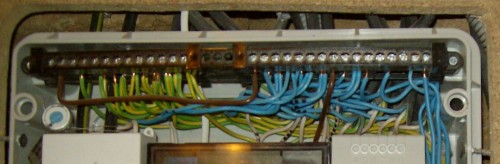

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже:

При сборке электрощита маркировать группы электропроводки нужно следующим образом: провод на входе помечается как L, а на выходе – Гр (указывает, что это группы). После буквы указывается, какой номер группы и номер линии.

Также во время маркировки важно учитывать все цветовые различия, чтобы не возникло аварийной ситуации. Если же открыв шкаф, никакого обозначения не было обнаружено, то необходимо при помощи пробника определить, где какой провод находиться. О том, как пользоваться индикаторной отверткой для определения фазы и нуля, мы рассказывали в соответствующей статье. Так как это займет много времени, то при проверке лучше оставить метки, чтобы другому электрику, который будет осуществлять ремонт или обслуживание было понятно, где какой провод.

Маркировка проводов при монтаже электрощита

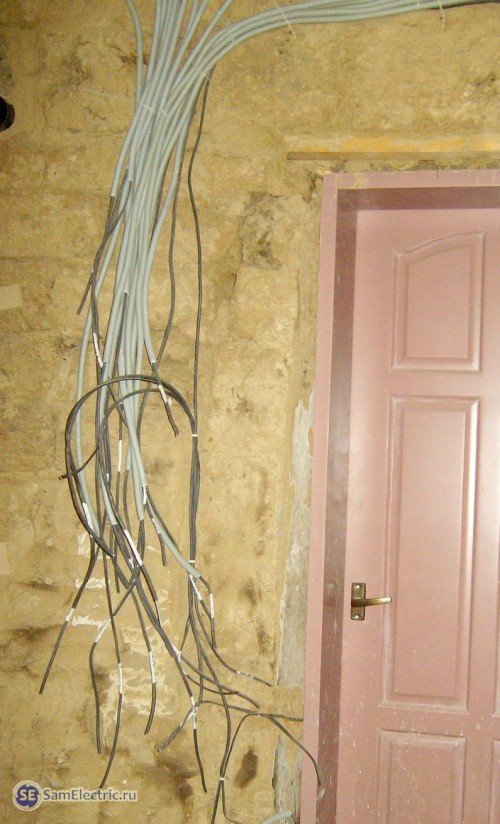

В практике электрика часто приходится оперировать с множеством кабелей и проводов. Наиболее типичный случай – ввод кабелей в электрощит дома или квартиры. При этом может быть, кроме вводного, 20-30 и более кабелей.

Отличие кабеля от провода очень простое. В кабеле под общей оплеткой находится несколько изолированных проводов. Например, ходовой кабель ВВГ-3х1,5 имеет изоляцию черного цвета, в которой находятся три провода сечением 1,5 мм2, каждый в своей изоляции. Цвет изоляции проводов в кабеле – белый, синий (бело-синий) и желто-зеленый.

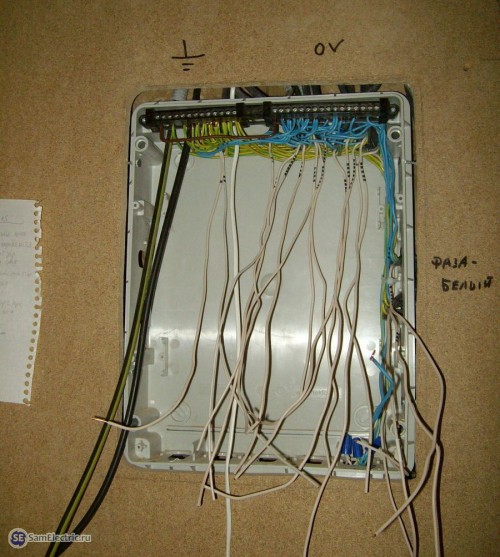

При этом возникает проблема – как потом, при расключении в электрощитке эти кабели опознать. Особенно, если кабелей больше трех, а монтаж растягивается на несколько дней.

Обычно электрики пишут маркером на кабеле название потребителя. Например, “Свет сп 1” или “Роз кух стол”. При этом необходимо на концах кабеля обмотать участки 3-5 см белой изолентой, чтоб было на чём писать. Более продвинутые покупают специальные цифровые маркеры или бирки, но я считаю их неудобными – при монтаже они могут цепляться или совсем потеряться.

Я предлагаю способ маркировки кабелей, описанный ниже. В последнее время перехожу на него.

Если вы используете другой, поделитесь в комментариях.

Способы разобраться с пучком кабелей одинакового цвета

При ремонте электрической проводки случаются ситуации, когда все проводники одного цвета. Рассмотрим несколько различных способов:

• Электропроводка имеет три кабеля, один из них это заземления. Для того чтобы определить, какой из них заземляющий, а какой нейтральный, нам потребуется прибор мультиметр. Устанавливаем переключатель диапазона прибора на отметку, превышающую отметку 220V. Фиксируем один из щупов прибора на фазном контакте, а контактом второго щупа поочередно прикасаемся к другим концам. При контакте с нулевым прибор покажет напряжение +/- 220V. При контакте с заземлением значение напряжения будет меньше.
• Маркировка нестандартная и нет под рукой ни индикаторной отвертки, ни мультимера. В этом случае самое главное – помнить, что оболочка нуля всегда синяя.

Далее есть варианты:

Вариант 1. Из остающихся двух проводников один цветной, другой черного или белого цвета. В прежние времена заземление имело оболочку черного цвета или оболочку белого цвета. Логично предположить, что «земля» будет в оболочке черного или белого цвета, а фазный в цветной оболочке.

Вариант 2. Нейтральный кабель определяем сразу, он синий.Из двух остающихся один одет в оболочку красного цвета, другой – в оболочку черного или белого цвета. По правилам ПУЭ в белой должен быть фазный проводник. Следовательно, в красной – «земля».

В случае если сеть трехфазная, то с опознанием кабелей проблем не предвидится.

За каждой из фаз закреплен индивидуальный маркер.Фазы А, В и С помечены соответственно желтым, зеленым и красным цветом. Нулевой провод синий. Защитный кабель идет в оболочке желто-зеленого цвета.

Разновидности маркировочных кабельных бирок

В соответствии с правилами эксплуатации электротехнических установок любая кабельная линия должна иметь цифровые и/или буквенные обозначения. Нередко, когда в состав электрической цепи входят несколько параллельных жил, используется комбинированная буквенно-цифровая система. В подобной ситуации кабельная бирка каждой жилы содержит одно и то же числовое значение, но разные буквы кириллицы или латинского алфавита.

Кабельная муфта и провода с открытой прокладкой должны быть помечены бирками, на которых указываются номер, название линии, рабочее напряжение, площадь сечения и марка используемых электротехнических компонентов. Все бирки характеризуются устойчивостью к негативным факторам окружающей среды. Максимально допустимое расстояние между бирками – 50 м.

Крепеж маркеров

Кабельные бирки могут фиксироваться к проводам при помощи разных крепежных элементов. Наиболее распространены синтетическая нить, пластиковые ленты с защелкой, проволока с антикоррозийным покрытием, клипсы и т. д. Если для крепления нужно использовать обычную стальную проволоку, то ее предварительно следует покрыть защитным слоем битума или краски, чтобы исключить коррозию. В идеале нужно применять провод с поливинилхлоридной изоляцией.

Цифровые
бирки

Скачать
инструкцию
на
BROTHER
P-Touch
PT-E110VP

• Цветовая
  маркировка,
  когда
  в
  кабеле
  каждый
  провод
  окрашен
  своим
  цветом.
  При
  этом
  есть
  стандарты,
  когда
  например,
  Фаза
  подключается
  к
  белому
  проводу,
  нейтраль
  (ноль)
  –
  к
  синему,
  а
  заземление
  –
  к
  желто-зеленому.
  Это
  правильнее
  называть
  не
  маркировка,
  и
  расцветка.
• Цветовая
  маркировка,
  которая
  наносится
  на
  каждый
  провод
  отдельно
  с
  помощью
  бирок,
  клипс,
  маркеров
  (суть
  одно
  и
  то
  же).
  Это
  очень
  удобно
  не
  в
  электропроводке,
  а
  в
  электрошкафах,
  где
  много
  сигнальных
  и
  силовых
  цепей,
  в
  разным
  назначением
  и
  напряжением.
  На
  проводки
  наносится
  число
  с
  помощью
  цветных
  бирок
  с
  цифрами,
  и
  затем
  этот
  провод
  можно
  легко
  идентифицировать
  с
  помощью
  принципиальной
  электрической
  схемы.
  Именно
  об
  этом
  случае
  и
  идёт
  речь
  в
  статье.

Чем наносить маркировку

Самым надежным методом маркировки кабельных линий является штамповка. С другой стороны, такой способ подразумевает наличие специального оборудования (принтера), которым можно воспользоваться далеко не всегда.

Во многом выбор конкретного метода зависит от материала изготовления кабельной бирки. Также можно купить маркеры с уже заготовленными обозначениями, реализуемые в лентах. На них есть надрезы, которые позволяют быстро и безошибочно отсоединить нужную этикетку и зафиксировать на проводе при помощи клеевой поверхности.

Надписи изготавливают из водостойкой краски или туши. Если электрическая цепь установлена в помещениях с высоким уровнем влажности или подвергается постоянному воздействию агрессивной среды, то маркировка наносится фрезированием, кернением, выжиганием или штамповкой по пластику/металлу.

Для сухих помещений с хорошей вентиляцией или кондиционированием можно обойтись нанесением маркировки стандартными средствами – карандашом или фломастером.

Штрих-код
для
тонких
проводов

В ГОСТ прописан регламент маркировки внешней изоляции кабельных линий, благодаря чему можно отличить друг от друга шнуры, кабели и провода. Если на оплетке отсутствуют обозначения или их недостаточно для технического обслуживания и безопасности, то к трассе крепят специальные бирки с дополнительными данными.

Согласно правилам и рекомендациям, прописанным в ГОСТ, проводом называют изделия, состоящие из одной и большего числа жил, которые по всей длине защищены изоляцией. Жилы могут производиться без изоляции. Кабелем называются несколько заизолированных отдельно друг от друга жил, размещенных под единой герметичной оболочкой из металла или полимерных материалов. Шнур состоит из двух или большего количества гибких проводников, которые соединены между собой скруткой или оплеткой. Жилы фиксируются по всей длине, а оплетка производится из неметаллических материалов.

Все кабели делятся на несколько групп:

• силовые;
• сигнальные и контрольные;
• установочные;
• радиочастотные;
• связные.

Вы можете самостоятельно расшифровать буквенно-цифровые обозначения на изоляции.

Первая буква в аббревиатуре указывает на материал изготовления жилы. Буква «А» вначале говорит о том, что токоведущая жила произведена из алюминия. Отсутствие таковой буквы означает, что она произведена из меди.

Вторая буква указывает на сферу применения изделия. Если отсутствует и вторая буква в аббревиатуре, то такой кабель принято считать силовым.

Третья буква используется для указания степени гибкости изделия. Ее отсутствие указывает на одножильный провод, наличие буквы «Г» – на гибкий многожильный.

Четвертая буква позволяет обозначить материал, используемый для изготовления изоляции. Обмотки производятся из разных материалов, поэтому для нее применяют более специфичные обозначения.

Пятая буква указывает на материал изготовления внешней оболочки, наличие или отсутствие бронированного корпуса.

Шестая буква может использоваться для указания защитного покрова, предназначения слоя и конструкции в целом.

Благодаря прописным буквам можно указать на определенные особенности кабельной линии, наличие тех или иных свойств. После буквенных обозначений идут цифровые. Первая цифра подсказывает на величину рабочего напряжения («1» – 1 кВ, без цифры – 600 В), вторая – число жил (1-37), третья – площадь сечения.

Обычный
лазерный
принтер
+
Скотч

Бирки
на
кабели

Система
штриховых
обозначений

Видео

https://youtube.com/watch?v=Q1breL0vtrQ%3Ffeature%3Doembed

Изолента

Требования к типам и способам крепления бирок

Помимо размещения бирок, вся информация о произведенных обозначениях на кабельных линиях и коммуникационных устройствах регистрируется в специальном журнале. Такие записи регулярно обновляются в зависимости от изменений, которые произошли в структуре сети.

Как и кабель, бирки производятся определенной формы из различных материалов. Это могут быть обычные этикетки, самоклейки, пластиковые пломбы или полимерные изделия, применяемые для качественной и надежной маркировки жгута из нескольких жил или одного провода.

Маркеры силовых линий

В соответствии с ГОСТ пластиковые бляхи изготавливают квадратной, круглой или треугольной форм. Их эксплуатируют на открытых участках кабельных трасс и компонентов цепи. На бирках есть два отверстия, через которые следует продеть провод или жилу, после этого она надежно зажимается и фиксируется в нужном положении.

Для линий, напряжение которых не превышает 1000 В, применяются квадратные бирки. Если рабочее напряжение выше 1000 В, то берутся круглые бляхи из пластика. Треугольные изделия необходимы для контрольных силовых линий.

Бирки для маломощных цепей

В таких целях могут использоваться маленькие таблички из полимерных материалов, на которых указываются информация о потреблении электроэнергии абонентом цепи и другие данные.

Важно! Кабельные бирки нужно использовать даже для скрытых линий, расположенных внутри труб, колодцев и блоков.

Часто допускаемые ошибки при маркировке

Перечислим три основные ошибки:

• Наиболее распространенная допускается начинающими электромонтажниками или опытными специалистами из-за невнимательности. В процессе привинчивания провода к щитку и клеммам мастера попросту забывают надеть на жилы термоусадочный кембрик с обозначениями (трубку). Из-за этого приходится отвинчивать закрепленную проводку и надевать изделия повторно.
• Нередко мастера путают проводник PEN с заземляющим кабелем. Дело в том, что оба элемента имеют идентичную цветовую маркировку, поэтому нужно осматривать их более внимательно.
• Если щиток расположен за пределами участка, то необходимо заключать договор с поставщиком электрической энергии. У вас должна быть на руках техническая документация со схемой и подтверждением выполнения требований ПУЭ, ПТЭЭП и прочих регламентирующих актов. В противном случае можно столкнуться с претензиями от Ростехнадзора.

Подведем итог: в соответствии с прописанными в международных и отечественных стандартах требованиями и нормативами все без исключения энергетические установки и кабельные линии должны быть промаркированы. На необходимость маркировки не влияют ни значения напряжения, ни место установки (прокладки) цепи.

Квалифицированные специалисты согласятся проводить ремонтные работы и заниматься техническим обслуживанием аварийных участков лишь в том случае, если будет предоставлена достаточная информация о параметрах линии. Таковая как раз содержится на кабельных бирках.

Кабельный
принтер
Brother

• 2
  –
  белой
  с
  шириной
  9
  мм,
• 4
  –
  белой
  12
  мм,
• 4
  –
  желтой
  12
  мм.

Как сделать бирку

Спасибо инвесторам из плей фортуна

При прокладке ЛВС(линий вычислительных систем) не мудрено запутаться в проводах, так как их длина и количество может быть велико даже в маленьких компаниях. Все концы такой сети как правило подключаются к специальному устройству(коммутатор, свич(switch) и т.п.). Такое устройство осуществляет коммутацию и перенаправление сигналов в линиях вычислительных сетей. К устройству может подключаться от 3-4 портов( т.е. концов провода) до 48 и более. При большом количестве подходящих кабелей легко запутаться. Поэтом необходимо соблюдать хоть какие то правила, например помечать провода, какие и откуда подходят. Это в дальнейшем намного облегчит поиск и устранение неисправностей и серьезно сохранит ваше время время. Так как в основном время тратится на её поиск. Для изготовления бирок для кабеля можно применить метод который используют радиолюбители при изготовлении печатных плат к своим устройствам. Сами они этот метод называют «метод ЛУТ»(лазерно утужная технология).

ЛУТ (Лазерно Утюжная Технология)

Такой способ изготовления заключается в следующем. Необходимо подготовить изображение будущих бирок в любой удобной для вас программе. Изображение должно быть напечатано в зеркальном отображении, на лощенной или фото-бумаге. При печати необходимо установить тип бумаги в принтере «Прозрачная пленка» ну или аналогичный.

Для начала необходимо обрезать текстолит до необходимого размера.

Для этого можно применить много различных инструментов, кому как удобней. От обычного резака сделанного из обломка ножовочного полотна(ножовки по металлу), также можно воспользоваться ножовкой по металлу, маленькой электрической дрелькой с насажанным на неё отрезным диском, или если толщина текстолита не очень велика, можно воспользоваться ножницами по металлу, при очень маленьких толщинах даже обычными ножницами. И так текстолит под размер есть.

Далее необходимо его зачистить, для этого можно использовать наждачную бумагу с мелким зерном. После того как поверхность фольги зачищена от окислов и прочего мусора и мелких царапин, касаться её поверхности руками не рекомендуется так как это уменьшает вероятность хорошего переноса тонера с бумаги на фольгу. Кладем на стол толстую стопку бумаги, на неё помещаем текстолит фольгой вверх. Сверху на текстолит помещаем распечатанный на лощенной бумаге наш рисунок бирок изображением к фольге.

Лучше использовать старые утюги, которые имеют большой вес, так как меньше придется давить на него. Немного начинаем гладить рисунок, как бы вдавливая её в текстолит. Не переусердствуйте, так как от сильного прижима, тонер может просто размазаться по плате. Время нагрева подбирается опытным путем и зависит от многих факторов: толщина текстолита, толщина бумаги, тип тонера, температура утюга и т.п.

После нагрева помещаем текстолит в горячую воду, если поместить в холодную,

есть вероятность того, что тонер отвалится от фольги. И так поместили и ждем пока под воздействием воды бумага не начнет расползаться. Аккуратно убираем бумагу при помощи рук или не очень жестких кисточек. Действовать надо как бы скатывая бумагу с текстолита. В результате на фольге текстолита должен остаться только тонер без бумаги.

После травления промываем текстолит в мыльном растворе, затем под обычной проточной водой.

При помощи ватного диска и жидкости для снятия лака удаляем тонер с текстолита и промываем все в воде. В результате получаем текстолит с рисунком из фольги в виде наших бирок. остается только просверлить крепежные отверстия в бирках и разрезать текстолит на отдельные бирки.

Делать лучше сразу несколько бирок,

так как это намного выгодней, технология та же а в результате бирок больше.

Разрезать бирки также можно различными инструментами. Для того чтобы закрепить бирки на проводе, можно применить Жилы от отрезка витой пары, или применив нитки.

Примеры
применения
принтера
BROTHER
P-Touch
PT-E110VP

Этап
2. Снятие
изоляции
с
кабеля,
подключение
проводов

Из чего изготавливают бирки

Кабельные бирки изготавливают из различных материалов. При выборе изделий следует ориентироваться на условия эксплуатации конкретной кабельной системы. В комнатах с низким уровнем влажности, при прокладке в грунте или на открытой местности могут использоваться исключительно пластиковые (полимерные) элементы, что обусловлено их долговечностью и устойчивостью к химическим воздействиям.

Этап
1. Прокладка
кабелей

Цветовая
маркировка
резисторов

Итоги

• Печатать
  на
  таком
  мобильном
  принтере
  быстро
  и
  просто.
• Для
  работы
  на
  таком
  принтере
  нужно
  иметь
  также
  линейку
  и
  ножницы.
• На
  Филиппинских
  островах
  теперь
  собирают
  не
  только
  бананы,
  но
  и
  портативные
  кабельные
  принтеры
  с
  русской
  клавиатурой!
