Основные различия кабеля и провода

Провод – изделие недостаточной гибкости и без оболочки, которое часто устанавливают «в открытую». Используют в теплых сухих помещениях. Кабель – изделие с изолированными жилами и защитной оболочкой. Могут быть дополнительные защитные слои, препятствующие возгораниям. Кабель предназначен для низко- и высоковольтных сетей, подземного или подводного монтажа. Изделие используют для связи.

Особенности изоляции

Запомните, в чем отличие: провод и кабель – если на проводниках нет изоляции, имеем дело с проводом. Токопроводящие жилы кабелей изолируют винилом, полиэтиленом, ПВХ. Защитное покрытие сверху изготовляют из резины, ПВХ, полиэтилена. Так изделие устойчиво к плесени, влаге, горению, перепаду температур. Вид изоляции зависит от условий использования. Из буквенного обозначения в маркировке понятно, какой материал защищает токопроводящие жилы.

Как маркируют?

Технические характеристики провода и кабеля сложно определить визуально. Изделия маркируют, чтобы пользователь подобрал правильный вариант для конкретной ситуации. Различия кабель и провод заключаются в особенностях изоляции, условиях использования.

• Материал жил – алюминий А; медь П.
• Количество проводников – один П; несколько (2-3) ПП.
• Материал изоляции – резина Р, найрит Н, ПВХ В.

На кабеле указывают металл токопроводящих жил, их количество, площадь сечения, материал изоляции. Из цифробуквенного обозначения узнают о наличии защитного экрана или брони.

Где применяется?

Провод – это изделие, которое помогает выполнить скрытый или открытый монтаж электросети в помещении. Представляет собой линию из 2-3 сплетенных жил. Еще он помогает связать электротехнику, приборы, устройства различного назначения. Создает воздушную линию электропередач. В остальных случаях используют кабель. Его прокладывают под землей и в воде, применяют на улице.

Максимальный срок службы

Благодаря стационарному использованию и хорошей изоляции, кабель может работать около 30 лет. Провода служат без аварий и других происшествий в 2 раза меньше.

Допустимое напряжение

Кабель подходит для высоковольтной сети (от 1000 В). При подборе провода стоит учитывать, что рабочее напряжение, с которым может столкнуться изоляция, должно быть равным или превышать напряжение электросети (до 380 В).

Кабеля и провода узкой специализации.

• ТРП (Cu Телефонный Ратификационный в ПВХ изоляции) – двужильный с разделительным основанием, сечением 0,4 – 0,5 мм². Для прокладки телефонной сети. Так называемая телефонная лапша.
• КПСнг (А) — FRLS, КПСнг (А) — FRHF, КПСнг (А) — FRLSLTx – это специальные слаботочные кабеля для монтажа противопожарной сигнализации и охранной противопожарной системы. Расшифровка: нг– не распространяющий горение, (А)– категория, LS – низкое дымообразование, НF – низкая окислительная активность, LTx-с низкой токсичностью, КПС–кабель противопожарной сигнализации. В соответствии с нормативными документами ГОСТ 31565-2012 (ГОСТ Р 53315-2009), только такие кабеля могут быть применены в противопожарной защитной системе. Провод для сигнализации обязан быть особо живучим, иначе охранная система не отреагирует вовремя. Эти провода изготовлены по новейшей технологии в области производства кабеля для пожарной охраны и сигнализации. До вступления в силу, в 2009 году Федерального закона №123 «Технический регламент о пожарной безопасности» успешно использовались пожарные кабели КПСВВ и КПСВЭВ, в оплетке красного цвета. Теперь они могут использоваться только для систем охранной сигнализации.
• USB–провод. Все мультимедийные устройства и гаджеты оснащены USB-разъемом. USB 2.0 является высокоскоростным и состоит из одной витой пары 28 AWG для передачи данных и двух проводников питания от 20 AWG до 28AWG. Все usb кабели экранизированы, и имеют ферритовое кольцо, которое выполняет функцию фильтра. Длинна, может быть до пяти метров.
• Антенный коаксиальный кабель для телевизора должен обеспечивать качественную передачу телевизионного сигнала. Имеет электропроводную оплетку (экран) и изоляцию определенной толщины. Именно поэтому он получается толстым (около 6 мм²). Оплетка защищает его от электромагнитных и электростатических помех сводя потери к минимуму. Обладает волновым сопротивлением 75 Ом. Для лучшего качества приема центральную жилу телевизионного антенного кабеля делают из меди, а экран может быть выполнен как из медной оплетки, так и из алюминиевой фольги. Основные виды марок РК 75, RG 6, RG 59, SAT 50, SAT 703, DG 113 используются, как для аналогово, так и для кабельного ТВ и спутниковых антенн. Для присоединения к телевизору используется F-штекер.

Провода и кабели маркируют буквами

Первая буква – материал жилы:

• А – алюминий
• Буквы нет – медь

Вторая буква – в обозначении провода:

• П – провод (ПП – плоский провод)
• К – контрольный
• М – монтажный
• МГ – монтажный с гибкой жилой
• П(У или Ш) – монтажный с гибкой жилой

Третья буква – в обозначении провода и кабеля; материал изоляции жил:

• В или ВР – поливинилхлоридная (ПВХ)
• П – полиэтиленовая
• Р – резиновая
• Н или НР – найритовая (негорючая резина)
• Ф – фальцованная (металлическая) оболочка
• К – капроновая
• Л – лакированная
• МЭ – эмалированная
• О – оплетка из полиамидного шелка
• Ш – изоляция из полиамидоного шелка
• С – из стекловолокна
• Э – экранированная
• Г – с гибкой жилой
• Т – с несущим тросом

Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

Четвертая буква – особенности конструкции:

• А – асфальтированный
• Б – бронированными лентами
• Г – гибкий (провод), без защитного покрова (силовой кабель)
• К – бронированный круглыми проволоками
• О – в оплетке
• Т – для прокладки в трубах

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

В обозначении шнуров обязательно должна быть буква Ш.

Провода специального назначения

Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.

Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.

Нестандартные силовые провода

РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.

ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.

ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т. не боится воды и высокого давления.

Нестандартная декоративная проводка

Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.

Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.

К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.

Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.

Технические характеристики

Из маркировки провода или кабеля можно сразу понять его характеристики. Буквы в аббревиатуре обозначают материалы, из которых он сделан, цифры – количество жил и сечение. Аббревиатуры типа АВВГ или ВВГ – маркировка провода или кабеля небронированного, или как выражаются мастера, «голого». Буква А говорит о том, что жила алюминиевая. Если она отсутствует, значит, провод медный.

Для скрытой проводки в стандартных сухих помещениях жилого или офисного предназначения чаще всего используются:

• АВВГ – плоский или круглый с алюминиевым одножильным проводником. В кабеле или проводе бывает от 1 до 4 жил. Негорюч.
• ВВГ – плоский или круглый шнур с одножильным медным проводником. В электрокабеле или проводе может быть от 1 до 4 жил. Есть негорючая модификация ВВГнг и негорючая с пониженным дымовыделением ВВГнг-LS.
• ПВС – провод круглый, имеющий медные многожильные проводники
• ШВВП – провод плоский, с многожильными медными проводниками. Имеет малое сечение – 0,75 мм2 максимум. Используется при подключении бытовых электроприборов.
• Или импортный NYM– аналог ВВГнг. Бывает только круглым.

Различие проводников по материалу

Главными материалами, из которых создаются разные типы проводов, являются медь и алюминий. Реже жилы делаются из стальной проволоки. Виды кабелей и проводов и их назначение зависят от свойств, характеристик и положительных качеств того или иного материала.

Алюминий

Кабель с алюминиевыми жилами

Жилы, выполненные из алюминия, стали настоящим открытием в электротехнике. Алюминий является четвертым материалом по уровню электропроводности после серебра, меди и золота. Это позволило удешевить производство кабелей и сделать электрификацию проще.

К преимуществам можно отнести:

• дешевизну;
• химическую устойчивость;
• малый вес.

• хрупкость;
• разрушение защитной оксидной пленки под действием температуры;
• сложность пайки;
• ухудшение электропроводности из-за наличия примесей;
• небольшой срок службы.

Медь

Медные жилы в кабеле

Медные проводники отличаются высокой электропроводностью. Другие преимущества:

• высокая гибкость;
• эластичность;
• Надежность;
• стойкость;
• легкость пайки и сварки;
• долгий срок службы.

• стоимость;
• большой вес из-за высокой плотности;
• окисление контакта на воздухе – необходимо смазывать поврежденное место специальными средствами.

Особое обозначение

За буквами расположены цифры. Первая из них говорит о количестве проводников, вторая – о площади каждого, третья – допустимое напряжение, которое выдерживает изоляция. После цифрового кода иногда стоит буква Ш – шнур.

Для закрепления информации приведем простой пример.

Вот декодировка обозначения ВВГ 4*2,5-380.

• П и А во главе шифра нет, значит, жила медная, кабель круглый;
• Последующая В говорит о ПВХ-изоляции;
• Вторая В –  дополнительная защитная ПВХ-оболочка;
• Г- защитный покрова нет;
• 4 — четыре жилы;
• 2,5 —сечение 2,5 мм кв.;
• 380 — изоляция рассчитана на номинал в 380 В.

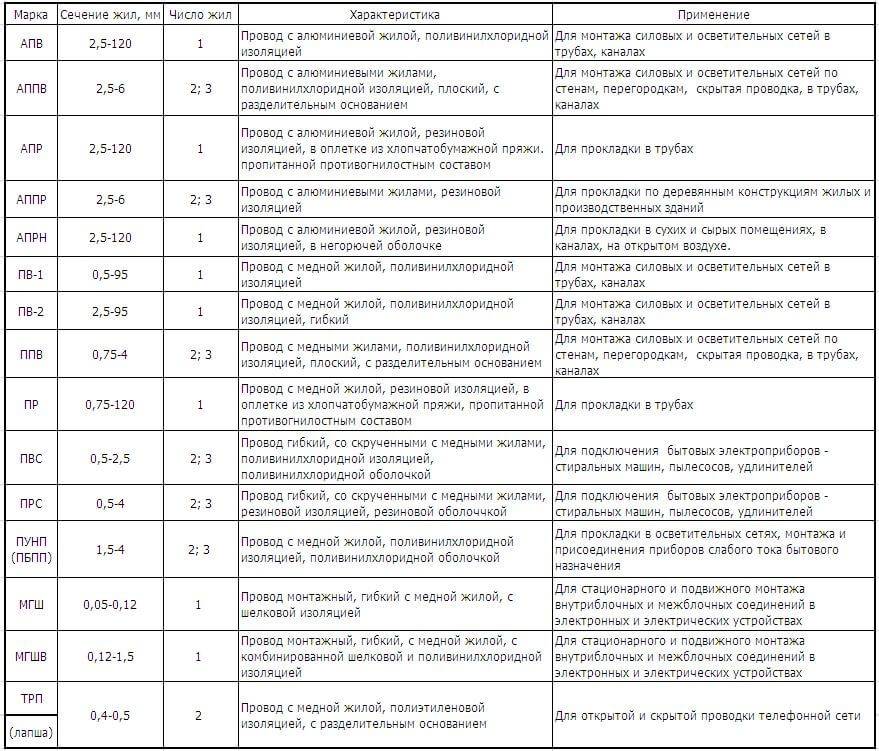

Маркировка и предназначение популярных проводов

Маркировка и предназначение популярных кабелей

Маркировка и предназначение популярных шнуров

Эти таблицы помогут вам в определении маркировки любого проводника при прокладке или замене электропроводки внутри жилья.

Телефонные провода и кабели

Телефонные кабели и провода бывают 2 типов. Одни используют для прокладки нескольких линий (не более 400), а другие — чтобы разводить уже по квартирам.

• ТППэт. Используют для большого количества абонентов. Имеет 2 провода, которые переплетены. Используется мягкая проволока из меди. Изоляция сделана из полиэтилена, как и наружная прослойка.
• ТРВ. Это распределительный кабель. Может быть 1- и 2-парным. Имеет плоскую форму, основание разделено. Внутри медная жила с 1 проволокой. Используется изделие внутри зданий.
• ТРП (провод «лапша»). По характеристикам аналогичен предыдущему, но имеет полиэтиленовое покрытие, так что обладает и устойчивостью к факторам внешней среды. Благодаря этому подходит для наружного использования.

Это основные разновидности телефонных кабелей.

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

ВВГ; КГ; ВБбШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Существуют несколько модификаций этого вида кабельной продукции:

АВВГ ВВГнг ВВГп ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

ВБбШвнг – негорючая изоляция;

ВБбШвнг-LS – при горении не выделяет вредных веществ;

АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

«М» – под монтаж;

«П(У)», «МГ» – под монтаж гибкий;

«Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

«В(ВР)» – ПВХ;

«Д» – обмотка двойная;

«Н (НР)» – резина негорючая;

«П» – полиэтилен;

«Р» – резина;

«С» – стекловолокно;

«К» – капрон;

«Ш» – шелк полиамид;

«Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

«Б» – бронированный;

«Г» – гибкий;

«К» – оплетка проволочная;

«О» – оплетка другая;

«Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

«нг» – негорючий,

«з» – заполненный,

«LS» – без хим. выделений при горении,

«HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

• Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта
• Какой провод использовать для проводки в доме: рекомендации по выбору
• Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

Маркировка кабельная

При наличии большого количества разных кабелей и проводов не только на предприятиях, но и в современных офисах и даже в жилищах, необходима их дифференциация. Иначе во время эксплуатации трудно будет понять предназначение проводов, особенно если по внешнему виду они одинаковы. Можно попробовать обозначить проводку самостоятельно, с помощью подручных средств, но гораздо проще и удобнее купить специальную кабельную маркировку, которая вполне доступна по цене.

Маркировка кабельной продукции

Ассортимент кабельной продукции обширен, разобраться в нем непросто, но чтобы даже неподготовленный человек мог понять, что зашифровано в аббревиатурах, и была разработана система маркировки. В буквенных обозначениях содержится вся важная информация о материалах, количестве и сечении жил, изоляции, особенностях эксплуатации.

Чаще всего в маркировке содержатся до 4 букв, дополнительные литеры, несколько цифр. Разбираемся, что означают зашифрованные цифры и буквы.

• Первая буква. Если маркировка начинается с любой буквы, кроме «А», значит, алюминиевая жила отсутствует, а сам кабель медный. «А» — жила изготовлена из алюминия.
• Вторая буква означает, для чего может быть использован данный кабель. Например, «М» означает, что кабель монтажный, «К» — контрольный. Если второй буквы нет, значит, перед вами силовой кабель.
• В третьей букве зашифрован материал, из которого изготовлена внутренняя изоляция. Например, «Р» — резина, «П» — полиэтилен.
• Четвертая буква раскрывает конструктивные особенности кабеля. Например, «О» — в оплетке. «Г» — гибкий.
• Дополнительные литеры указывают на особенности кабеля. Например, «нг» — негорючий.
• Цифры. Первая цифра означает количество жил, вторая — сечение, третья — напряжение, которое выдерживает провод.

Например, если на товаре стоит маркировка «ПуГВ», то это означает, что перед нами провод установочный, повышенной гибкости в изоляции из ПВХ.

В случае необходимости можно уточнить расшифровку маркировки у продавца или проверить ее значение в интернете, а также в электротехнических справочниках.

Таблица маркировок кабеля и провода

Таблица поможет определить класс изделия, подобрать сечение

АббревиатураДопустимое сечение токопроводящей жилы, ммКатегория гибкостиАПВ, АППВот 1,5 до 15,01ПВ1, ППВ25,0 и больше2ПВ1от 0,7 до 11,01ПВ315,0 и больше2ПВ4от 3,5 и больше2ВВГот 1 до 1,52,3,4ВВГнг5,0 и больше4ПУНП0,5 и 1,03АППВ1,0 и 1,55ПВС2,5 и 3,53,4ШВВП6,0 и 11,05ВБбШв4,0 и 4,54

• использовать клеммник при смешанном его типе, во избежание возгорания и замыкания
• вычисление мощности электрического оборудования позволит верно рассчитать значение сечения
• провод с бронированной изоляций используется в земле. Так нагрузка будет снижена
• установка кабеля возможна около 15 градусов ниже ноля
• при механическом повреждении оболочки провода, его эксплуатация запрещена
• кабельная муфта поможет, если проводу нужно добавить длину. Работать должен профессионал
• грамотная расшифровка маркировки поможет избежать несчастных случаев
• при прокладке кабеля в штробе, используется кабель-канал. Он защитит провод от повреждени

Следуя маркировке можно выбрать нужное изделие. Также, есть определённые правила для выбора провода. Определиться с составом жил. Например, медь. Долговечный материал, потребление меньше, чем у алюминия. Безопасна, цена завышена.

Гибкость/жёсткость: Одна жила — изделие жёсткое, многожильное изделие гибкое. Гибкость определяется, как одножильная (1 категория) и многожильная (7 категория).

Знания о маркировке кабеля пригодятся как профессионалу, так и любому человеку. Выбор провода будет облегчён. Во избежание короткого замыкая, также следует соблюдать правила техники безопасности при установке изделия.

Маркировка кабелей

В модельный индекс кабеля входят буквы и цифры, содержащие информацию о типе материала жил и изоляции, диаметре проводников. Рассмотрим конкретный пример: АНРБГ – 3х16+1х10.

• Первая литера – А – означает, что токоведущие жилы из алюминия. При использовании меди буква пропускается.
• Вторая литера – Н – тип изоляции. В этом случае – негорючая резина. Варианты: П – полиэтилен, В – поливинилхлорид, Р – обычная резина. Если используется бумага, то знак пропускается.
• Третья литера – Р – изоляция оболочки резиновая. Варианты: А – алюминиевая, С – свинцовая.
• Четвертная литера – Б – тип броневого покрытия. Варианты: Б – стальная полоса, П – плоская проволока.
• Пятая литера – тип покрова брони. Варианты: Г – без такового (голый), Шп – шланг полиэтиленовый, если литера пропущена, то используется битум или кабельная пряжа.

Первый набор цифр: три токоведущие жилы сечением по 16 мм² каждая. Второй набор цифр: одна заземляющая и ее сечение.

Теперь вы имеете представление о том, что такое кабель и насколько сложным может быть его устройство. Пожалуйста, не рассматривайте его как разновидность бельевой веревки.

Типы силового кабеля

Можно выделить такие типы силовых кабелей:

• ВВГ
• NYM
• ВББШв

Кабель ВВГ

Способен передавать ток напряжением до 1кВ, с медными жилами и оболочками из ПВХ. Наружная оболочка также из поливинилхлорида чёрного, иногда белого цвета. Внутри жилы различных цветов, для того, чтобы по общепринятым стандартам не перепутать ноль с фазой и «землей». Общие нормативы помогут при ремонте проводки.

• Купить силовой кабель ВВГнгls
• Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже
• Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

• монолитные или многопроволочные, последние более гибкие и прочные;
• сечение жил — от полутора до двухсот сорока миллиметров квадратных.

В домашнем обиходе используются проводники с сечением от полутора до шести миллиметров квадратных. Для подведения электричества к частному сектору применяют кабельные изделия с площадью сечения шестнадцать миллиметров квадратных.

При выборе нужного электрокабеля необходимо рассчитать сечение провода от мощности. Это можно сделать с помощью справочника по электрике. К найденной величине добавить запас 20-25%.

Правильно рассчитанное сечение электрического кабеля или провов — залог безопасности вашего жилища.

NYM

NYM — это импортный аналог ВВК. Его сердцевина всегда медная и многопроволочная. Идеальный вариант для поведения проводки в квартирах.

• Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору
• Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей
• Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Наружная изоляция из стали, свинца или алюминия. Это даёт возможность прокладывать её под землёй, на воздухе, в канализационных отверстиях и трубах.

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ

ВВГнг— кембрик с повышенной негорючестью;

Кабель ВВГнг LS

ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;

ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. Есть разновидность КГнг с негорючей изоляцией.

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Средства маркировки

Существует несколько способов сделать нужные отметки, и для этого есть соответственные аксессуары. Можно купить такие разновидности кабельной маркировки:

• Бирки – небольшие пластинки из пластика, которые крепятся к шнуру с помощью хомута. На них поместится вся необходимая информация. Но по сравнению с кабелем они большие и записи будет видно только с лицевой стороны.
• Наклейки – изготовлены из эластичного полиэстера на клейкой основе. На лист формата А4 помещается 22 штуки. Нанести на них необходимые обозначения возможно как с помощью перманентного маркера, так и лазерного принтера. Во втором случае, при больших объемах работ процесс можно упростить, если использовать специальное программное оборудование. Это способ маркирования подходит только для закрытых пространств.
• Втулки – отличаются большим количеством размеров, предназначенных для проводов разного сечения. Их главное свойство – это надежное крепление с помощью уплотнительного профиля. Эти изделия оснащены прозрачным карманом, в который помещается ярлычок с отметками. Подходят для нанесения многосимвольной кабельной маркировки, достаточно купить изделия подходящей длины.
• Прозрачные трубки – исполняют двойную функцию: защищают и дают возможность нанести разметку. Подбирая способ маркирования проводки, всегда учитывайте возможное влияние внешней среды.

Сайт АВС-электро использует файлы cookie и другие технологии для вашего удобства пользования сайтом, анализа использования наших товаров и услуг и повышения качества рекомендаций. Подробнее
