Маркировка упорной резьбы

Обозначение трапецеидальной многозаходной резьбы

В условное обозначение трапецеидальной многозаходной резьбы должны входить буквы , номинальный диаметр резьбы, числовое значение хода. Кроме этого в скобках указывается буква с числовым значением шага. Буквы в условном обозначении добавляются для левой резьбы.

Пример условного обозначения трапецеидальной многозаходной резьбы номинальным диаметром 20 мм, числовым значением хода 8 мм и шагом 4 мм:

Тr 20×8 (Р4)

То же, но для левой резьбы:

Тr 20×8 (Р4) LH

Основное назначение упорной резьбы – передача посредством винта осевой нагрузки в одном направлении. Профиль и размеры установлены ГОСТ 10177–82. Параметры стандартизованы для диапазона диаметров от 10 до 200 мм и шагов от 2 до 32 мм (табл. 4.8).

ГОСТ 10177–82 «Резьба упорная. Профиль основные размеры»

Номинальный профиль упорной резьбы и размеры его элементов должны соответствовать указанным на рис. 4.5.

Рис. 4.5. Профиль упорной резьбы (ГОСТ 10177–82)

Таблица 4.8 Диаметры и шаги упорной резьбы (ГОСТ 10177–82), мм

Обозначение упорной резьбы

В условное обозначение упорной резьбы должны входить буква , номинальный диаметр резьбы, числовое значение шага и число заходов для многозаходной резьбы, буквы для левой резьбы.

Пример условного обозначения упорной резьбы номинальным диаметром 20 мм с шагом 2 мм:

То же, но для двухзаходной левой резьбы:

Резьба прямоугольная

Резьба прямоугольная нестандартизована. На чертежах задается всеми конструктивными размерами: наружным и внутренним диаметрами, шагом, шириной зуба (рис. 4.6).

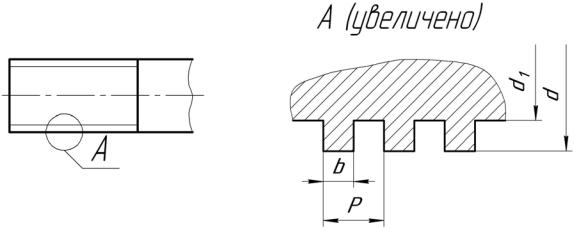

Рис. 4.6. Профиль прямоугольной резьбы

§ 4. Резьба трубная цилиндрическая

Трубные и арматурные резьбы (трубные цилиндрическая и коническая, метрическая коническая) применяют для трубопроводов и арматуры. Основное назначение – обеспечение герметичности соединений.

Т р у б н а я ц и л и н д р и ч е с к а я р е з ь б а применяется в цилиндрических соединениях труб и в соединениях внутренней цилиндрической резьбы с наружной конической резьбой. Профиль и размеры трубной цилиндрической резьбы установлены ГОСТ 6357–81 (табл. 4.9). Они стандартизованы для диамет-

ГОСТ 6357–81 Резьба трубная цилиндрическая»

Стандарт устанавливает профиль, основные размеры и допуски резьбы. Номинальный профиль трубной цилиндрической резьбы и размеры его элементов должны соответствовать указанным на рис. 4.7.

Рис. 4.7. Профиль трубной цилиндрической резьбы (ГОСТ 6357–81)

Основные размеры трубной цилиндрической резьбы должны соответствовать указанным в табл. 4.9. При выборе размеров первый ряд следует предпочитать второму.

Обозначение трубной цилиндрической резьбы

В условное обозначение трубной цилиндрической резьбы должны входить буква и значение величины диаметра условного прохода в трубе (в дюймах, 1″ = 25,4 мм). Обозначениедлялевойрезьбыдополняетсябуквами.

Примеры условного обозначения резьбы с диаметром условного прохода

Трапецеидальная резьба
относится к
кинематическим
резьбам и
предназначена для передачи движения.
ГОСТ 9484—81 устанавливает
профиль и размеры ее элементов (рисунок
12).

Профиль трапецеи­дальной
резьбы — равнобочная
трапеция с
углом между ее боковыми сторонами,
равным 30°.
Эта резьба применяется
главным образом в де­талях механизмов
для преобразования вращательного
движения в по­ступательное при
значительных нагрузках.

Например,
в ходовых винтах станков, винтах
суппортов, грузовых винтах прессов.

Основные размеры для
однозаходной
трапецеидальной резьбы
уста­навливает ГОСТ
24737—81, а ГОСТ 24738—81 —
диаметры и шаги.

Основные размеры для
многозаходной
трапецеидальной резьбы
ус­танавливает ГОСТ
24739-81.

В условное обозначение
трапецеидальной резьбы входят: буквы
Tr,
размер наружного
диаметра и шаг резьбы,

например, Tr 28 х 5.

К обо­значению левой
резьбы добавляют
буквы LH,

В обозначении многозаходной
резьбы указывают наружный диаметр,ход
резьбы и
в скобках буква Р
и числовое
значение шага,

например
Тr 20
х 8(P4)LН
— двухзаходная
трапецеидальная левая резьба с ша­гом
— 4 мм, ход — 8 мм.

Примеры обозначения
трапецеидальной резьбы на чертежах
показа­ны на рисунке12.

Упорная резьба

Упорная резьба применяется
при больших
односторонних усилиях,
действующих в осевом направлении.

ГОСТ
10177—82 устанавливает
форму профиля (рисунок13), и основные
размеры для однозаходной упорной резьбы
.

Рисунок 13. Упорная резьба.

Профиль
резьбы представляет
собой трапецию, одна
сторона кото­рой является рабочей
стороной профиля, и ее положение
определяется углом наклона 3° к прямой,
перпендикулярной оси. Другая
сторона трапеции
(нерабочая сторона
профиля) имеет угол
наклона 30°.

Упор­ная резьба может
выполняться с разными шагами при одном
и том же диаметре.

В условное обозначение
упорной резьбы должны входить: буква
S, номинальный диаметр и шаг,

например:
S24 х 5LH
(буквы
LH только для левой резьбы).

В условное обозначение
многозаходной
упорной резьбы
должны входить: буква
S, номинальный
диаметр, значение хода и в скобках буква
Р и
значение шага, например,
для двухзаходной упорной резьбы с шагом
5 мм, номинальным диаметром 28 мм: S28
х 10(Р5).

Примеры обозначений упорной
резьбы на чертежах показаны на рисунке13.

5 Специальhые резьбы

К специальным pезьбам
относят:
1) резьбы, имеющие стандартный
профиль, но отличающиеся от стандартизованной
резьбы диаметром или шагом;
2) резьбы
с нестандартным профилем, например,
прямоугольным, квадратным (рис. 5).

3 Изображеhие резьбы.

Рисунок
16. Резьба с нестандартным
профилем.

ПРОФИЛЬ И ОСНОВНЫЕ РАЗМЕРЫ

(РЎРў РЎР­Р’ 1781-79)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО СТАНДАРТАМ

ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА РЎРЎР

Постановлением
Государственного комитета СССР по стандартам от 22 января 1982 г. № 222 срок
введения установлен

Несоблюдение стандарта
преследуется по закону

Настоящий стандарт
устанавливает профили, диаметры, шаги и основные размеры упорной резьбы.

ПРОФИЛИ

1.1. Основной профиль резьбы, общий для наружной и
внутренней резьбы, и размеры его элементов должны соответствовать указанным на
черт. 1
и в табл. 1.

d3 — внутренний диаметр наружной резьбы; h3 — высота профиля наружной резьбы; ac — зазор РїРѕ вершине резьбы; R — радиус
закругления по впадине наружной резьбы

ОСНОВНЫЕ РАЗМЕРЫ

2.1. Диаметры и шаги резьбы
должны соответствовать указанным в табл. 3.

При выборе диаметров резьбы
первый ряд следует предпочитать второму.

2.2. Номинальные значения
наружного, среднего и внутреннего диаметров резьбы должны соответствовать
указанным в табл. 4.

Значения диаметров вычислены
по следующим формулам

= d — 2h3 = d — 1,735534

= d — 2Hl = d — 1,5PВ В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В  (3)

ОБОЗНАЧЕНИЯ

Для левой резьбы после
условного обозначения размера резьбы указывают буквы
