При какой маркировки на огнетушителем можно тушить электропроводку категории а е или с

Некоторые особенности тушения

При пожаре электрооборудования непременным условием является воздействие на очаг пожара сверху вниз. Огнетушитель нельзя приближать на расстояние до 1 м к охваченной пламенем электроустановке. Эффективнее всего оказывать влияние на пожар одновременно несколькими устройствами.

Чтобы не обморозить руки, не защищенные специальными перчатками, не рекомендуется браться за раструб углекислотного огнетушителя, который направлен на пламя.

Начинать тушение необходимо с подветренной стороны, направив струю вещества на край очага пожара.

При возгорании электроустановок под напряжением необходимо применять аэрозольные огнетушители.

При пожаре в технологических помещениях для размещения электрооборудования – серверных, аппаратных, щитовых, нужно использовать хладоновые огнетушители.

Тушение электропроводки

При возникновении электрического контакта между точками электрической цепи с разными потенциалами (короткое замыкание), может начаться возгорание.

Внимание! Нельзя производить тушение электропроводки под напряжением водой! Это строго запрещается, так как можно получить электрический удар.

При появлении пламени в первую очередь необходимо срочно отключить электричество на щитке. Если сеть обесточена, то можно использовать любые доступные средства пожаротушения, имеющиеся под рукой — воду, песок или огнетушитель. Для устранения воспламенения в электроустановках применимы порошковые и аэрозольные средства тушения (см. выше). При появлении открытого огня необходимо отключить электричество на щитке. Если такой возможности нет, срочно вызовите пожарную бригаду.

Тушение бытовых электроприборов

Согласно своду правил СП 9. 13130. 2009 необходимо применение средств пожаротушения при возгорании бытовых электроприборов.

• Огнетушителями с порошковым наполнением допускается тушение электрооборудования до 1000 Вольт.
• Углекислотными огнетушителями разрешено тушить электроустановки под напряжением до 10000 Вольт (10 кВ).
• Строго запрещено использование углекислотных средств для тушения электрооборудования напряжением выше 1 кВ при длине струи огнетушащего состава менее 3 метров.

Тушение в электрощитовой

Электрощитовая это, как правило, отдельная комнатой с расположенным в ней распределительным щитом или шкафом. Это отправная точка подачи электроэнергии в здании.

Проектируя пожаротушение в электрощитовой, руководствуются сводом правил СП 5. 13130. 2009 и выбирают газовую (АУГП), либо порошковую автоматическую установку пожаротушения (АУПТ). В помещении серверной не применяют водяное пожаротушение (спринклеры, дренчеры).

Установки газового пожаротушения (АУГП) применяются в зависимости:

• от способа тушения: объемного тушения или локального;
• от способа хранения газового огнетушащего вещества: централизованные, модульные;
• от способа включения от пускового импульса: с электрическим, пневматическим, механическим пуском.

Преимуществом данного способа является то, что составы, применяемые в газовых установках пожаротушения, не выделяют ядовитых испарений при контакте с горящими поверхностями.

Модули газового пожаротушения (МГП) могут располагаться как в самом защищаемом помещении, так и за его пределами на специальной стойке. Модульная установка газового пожаротушения состоит из подбираемых по расчету баллонов с запорно-пусковыми устройствами (ЗПУ), разводки с распылителями (насадками), трубопровода, запорной арматуры.

Огнетушащий газ эффективно тушит пожары объемным способом и легко проникает в различные зоны объекта, куда подача других веществ, прекращающих горение, затруднена. После ликвидации пожара или несанкционированного пуска, газовое огнетушащее вещество (ГОТВ) практически не оказывает вредного воздействия на защищаемые ценности по сравнению с остальными огнетушащими веществами — водой, пеной, порошком и аэрозолем, легко удаляется вентиляционным способом.

Для защиты промышленных объектов (дизельные, склады ЛВЖ, компрессорные и т. ) традиционно применяется углекислота (СО2) либо хладон.

Насадки, через которые выпускается газ, должны быть размещены в помещении с учетом особенностей его расположения и обеспечивать равномерное распределение газовой смеси по всему объему. Поэтому осуществляется необходимый гидравлический расчет. Разница расходов газового вещества между двумя крайними насадками на одном распределительном трубопроводе не должна составлять более 20%, иначе газ выйдет неравномерно и тушение не произойдет.

Автоматические установки порошкового пожаротушения (АУПП) применяются для ликвидации пожаров классов A, B, C и электрооборудования (электроустановок под напряжением).

В зависимости от конструкции модуля порошкового пожаротушения системы могут иметь распределительный трубопровод или без него. По способу хранения газа в модуле, вытесняющего порошок при срабатывании спускового механизма, установки подразделяются на закачные, с газогенерирующим элементом, с баллоном сжатого или сжиженного газа.

За расчетную зону локального пожаротушения принимается увеличенный на 10% размер защищаемой площади, увеличенный на 15% размер защищаемого объема. При расчете количества модулей, расчет производится из условия обеспечения равномерного заполнения объема порошковой смесью.

Ранее уже упоминалось, что исходя из практических соображений, проектировщики не спешат применять систему АУПП. Оборудование щитовой или серверной может быть безнадежно испорчено.

Тушение электроустановок в зависимости от мощности

При тушении возгорания электроустановок в зависимости от различных напряжений, применяются разные виды огнетушителей.

400 Вольт (0,4 кВ)

Порошковые, углекислотные, хладоновые, водные и пенные огнетушители (последние два при отключении от электросети).

1000 Вольт (до 1 кВ)

Порошковые и углекислотные огнетушители.

10000 Вольт (до 10 кВ)

Электрощитовая – это отдельное помещение малой площади. Здесь расположен распределительный шкаф, который отвечает за подачу энергии. В систему электрощитовой входят: система шин, выключатели, разъединители, измерительные приборы. По строгим правилам вход в электрощитовую должен быть разрешен только персоналу с наличием специального уровня допуска.

Если в электрощитовой возник пожар, то в первую очередь необходимо обесточить это помещение. Только в этом случае тушить можно будет любыми подручными средствами и всеми доступными видами огнетушителей. Если электрощитовая осталась под напряжением, то придется выбирать углекислотный огнетушитель.

Внимание! Даже обесточенную электрощитовую не стоит тушить водой, поскольку это приведет к отрицательному воздействию на работу всего оборудования.

Любое оборудование под напряжением тушить на порядок сложнее. Поэтому на предприятиях с большим количеством электрооборудования необходимо иметь несколько разновидностей огнетушителей, в том числе порошковый и углекислотный. Последний подходит для тушения оборудования с напряжением до 10000 Вольт, даже если такая установка не отключена от питания. Тушение важно проводить по всем правилам безопасности и соблюдать расстояние не меньше метра от точки возгорания. Оптимальный вариант – 2-3 метра.

О заземлении

Любая электропроводка, в квартире или доме, кроме выполнения своих прямых функций, должна еще быть и безопасной. И одна из главных систем безопасности – это заземление. Некоторые электрики «старой закалки» вспоминают времена СССР, когда использовалась двухпроводная система электроснабжения и в целях экономии они готовы сделать так же и сейчас. Как только такой «горе-электрик» появится и предложит свои услуги, сразу надо гнать его в шею подальше и еще рассказать максимальному количеству людей о том, что не стоит связываться с таким «специалистом».

Определимся с терминологией в вопросе заземления, введем некоторые понятия и определения.

• Согласно ПУЭ заземлением называют преднамеренное электрическое соединение оборудования, электроустановки, какого-либо участка электросети с заземляющим устройством.
• Заземляющее устройство – это совокупность заземлителя и заземляющих проводников.
• Заземлитель – проводящая часть или комплекс проводящих частей, которые находятся в прямом (или через промежуточную среду) электрическом контакте с землей.
• Заземляющий проводник – проводник, который соединяет заземляемую часть электропроводки с заземлителем.
• Защитный (PE) проводник – проводник в системе электроснабжения специально предназначенный для целей электробезопасности.
• Защитный проводник уравнивания потенциалов – специальный проводник, предназначенный для уравнивания потенциалов.

Задачи заземления. Физические принципы его работы

Заземление подразделяется на рабочее и защитное.

• Рабочее заземление предназначено для нормальной работы каких-либо электроустановок. Это могут быть электрические машины, трансформаторы, различные устройства измерения и контроля. В бытовых электропроводках рабочее заземление не применяется.
• Защитное заземление делается только для обеспечения электробезопасности и его применение в бытовых электропроводках обязательно.

Главная задача защитного заземления – это обезопасить человека от поражения электрическим током. Известно, что начиная с тока 0,6—1,5 мА начинает ощущаться воздействие электричества на организм, при значении 2—4 мА начинается дрожание пальцев, а при 5—7 мА уже могут произойти судороги кистей рук. Если ток достигает значений в 10—15 мА, то руку, зажавшую проводник, уже трудно разжать будет разжать без посторонней помощи, а при 20—25 мА затрудняется дыхание, ощущаются сильные боли и руку оторвать от проводников просто невозможно. Когда сила тока, проходящего через человеческое тело, достигает 50—80 мА, происходит паралич дыхания, начинаются сбои в работе сердца. Критичным является ток в 100 мА, когда идет фибрилляция сердца и прекращение дыхания всего после нескольких секунд воздействия электрическим током.

Авторы статьи привели эти устрашающие данные для того, чтобы люди понимали всю серьезность организации правильной системы заземления и защиты. Стоит только представить, что в бытовой электропроводке могут протекать токи в несколько десятков Ампер, тогда как для смертельного поражения человека достаточно кратковременного протекания всего 100 мА, то есть 1/10 Ампера.

Земля известна своей способностью «впитывать» любой электрический ток, который в ней растекается. По отношению к любому фазному проводнику или проводнику постоянного тока, земля всегда будет иметь нулевой потенциал. Ее способность воспринимать любые токи и заряды практически бесконечна, поэтому это используется для заземления.

Существует понятие – сопротивление заземляющего устройства, которое является отношением напряжением на заземляющем устройстве к току, который «стекает» по заземлителю в землю. По требованиям, прописанным в ПУЭ, это сопротивление в электропроводках домов и квартир не должно быть более 4 Ом. Сопротивление заземления зависит от конструкции заземлителя, а также характеристик грунта. Измеряется оно специальными приборами, которые есть у электроизмерительных лабораторий. По результатам измерения составляется протокол с указанием всех величин сопротивления. Только если сопротивление заземления входит в нормы, прописанные в ПУЭ, электропроводка может быть допущенной к эксплуатации (наряду с другими требованиями). Во всех других случаях заземление придется переделывать.

Рассмотрим физику процесса, при котором заземление выполняет свои защитные функции. В современных электропроводках помимо фазного (L), нулевого рабочего (N) всегда присутствует защитный ноль (PE), подключенный к заземляющему устройству. Как известно, сопротивление заземления не должно превышать 4 Ом. Сопротивление человеческого тела не является константой и может меняться в зависимости от факторов окружающей среды и от физического состояния человека тоже. Например, человек волнуется и потеет, а ток является прекрасным электролитом, проводящим электрический ток. Для расчетов специалисты принимают значение сопротивления человеческого тела всего в 1 кОм, хотя на самом деле оно составляет десятки и сотни кОм. Но специально берется наихудший случай.

Все металлические корпуса электроприборов всегда соединены с PE проводником в розетке. Допустим, что во влажном помещении – санузле стоит стиральная машина, у которой по какой-либо причине произошел пробой изоляции, и на ее корпусе оказалось линейное напряжение в 220 Вольт. При этом сразу начнется протекание электрического тока через PE проводник в землю. Учитывая, что контур заземления имеет низкое сопротивление, ток этот достигнет больших величин, что приведет к срабатыванию автомата защиты в электрощите.

Современные электропроводки делаются только с применением УЗО (устройств защитного отключения, о которых подробнее расскажем позже), которые срабатывают практически мгновенно на любую несанкционированную утечку тока. Время их срабатывания – десятые доли секунды. За это время даже при прикосновении к корпусу стиральной машины человек даже не успеет испугаться.

Предположим, что произошел худший случай – человек коснулся рукой до стиральной машины с напряжением на корпусе в 220 Вольт и до другого металлического предмета, имеющего связь или с землей, или с нулевым проводником. УЗО при этом либо отсутствует, либо неисправно, а автомат защиты реагирует на высокие токи не сразу, а с задержкой. Как известно из закона Ома, ток обратно пропорционален сопротивлению и прямо пропорционален напряжению, то есть I=U/R. Электрический ток будет утекать двумя путями: через корпус устройства на PE проводник розетки и далее к заземляющему устройству и в землю; другой путь – через тело человека к другим проводникам или металлическим частям и в землю или на рабочий ноль. По первому пути ток будет равен I=220 В/4 Ом=55 Ампер (автоматический выключатель должен быстро сработать), а по второму I=220 В/1000 Ом=220 мА. И это при самом худшем варианте. Учитывая, что сопротивление человеческого тела в реальности гораздо больше, чем 1 кОм, то значение тока, проходящего через, тело будет в разы меньше и вряд ли достигнет опасных для жизни величин. Но все равно пренебрегать устройствами защиты не следует и периодически надо проверять их техническую исправность.

Какие разновидности систем заземления существуют, и какие применимы в частном доме?

Система заземления может быть выполнена по различным схемам, каждая из которых применяется в зависимости от технических требований и конкретных условий. Различают три основных вида систем (и три подвида в системе TN), которые обозначаются буквами латинского алфавита, в соответствии с требованиями Международной электротехнической комиссии (МЭК). Эти же требования прописаны в Правилах устройств электроустановок (ПУЭ) последней редакции.

Первая буква в обозначении определяет характер заземления источника питания, в качестве которого может выступать электрогенератор или трансформаторная подстанция.

Вторая буква определяет, как именно соединены открытые токопроводящие части различных электроустановок и приборов с заземлением.

Приведем значения этих букв:

• Буква T (от французского слова Terre – земля) означает, что нейтраль источника питания наглухо заземлена.
• Буква I означает, что все токоведущие части (в том числе и нулевой рабочий провод – N) оборудования изолированы от земли.
• Буква N на второй позиции (от французского Neutre – нейтраль) означает, что открытые токопроводящие части заземляемых устройств связаны с нейтралью источника питания.
• Буква T на второй позиции означает, что проводящие части электроустановок и приборов заземлены отдельным контуром независимо от того как соединен источник питания с землей.

Далее, после двух букв кода через дефис могут быть указаны другие буквы, которые отражают разновидности систем заземления типа TN. Какие это буквы и что они означают?

• Буква C означает, что функции нулевого рабочего (N) проводника и нулевого защитного (PE) объединены в одном (PEN) проводнике.
• Буква S означает, что функции рабочего нуля (N) и защитного обеспечиваются разными проводниками, начиная от источника питания (генератора или трансформаторной подстанции) и до последней точки подключения заземления к токопроводящим частям электроустановок и приборов.

Рассмотрим кратко несколько самых применяемых систем заземления и определимся какая именно подойдет для частного дома.

Система TN-C

В такой системе производится заземление нейтрали источника питания, а в дальнейшем функции нулевого рабочего (N) и нулевого защитного (PE) объединяются в одном общем PEN проводнике, к которому подключается и ноль, и токопроводящие части электроустановок. Это самая простая система и при кажущейся простоте и экономии она может преподнести сюрпризы – при отгорании нуля на корпусах устройств может появиться опасное для жизни напряжение. ПУЭ и здравый смысл не рекомендуют использовать такую систему.

Система TN-S

Аналогично предыдущей системе, глухо заземляется нейтраль источника питания, а защитный нулевой провод идет отдельной линией от места заземления и до самого последнего потребителя электрической энергии. Такая система является наиболее технически совершенной и современной, но все равно применяется ограничено, так как стоимость ее ощутимо выше. В этой системе (как и в предыдущей) применяется повторное заземление на пути от трансформатора (генератора) до ввода в дом. Это делается на столбах через 100 метров, а также на последнем столбе перед вводом или перед вводным электрощитом.

Система TN-C-S

Эта система является определенным компромиссом между двумя предыдущими. Нейтраль источника питания заземляется, а в дальнейшем прокладывается одним проводником (PEN). Но, перед вводным щитком, после повторного заземления проводник разделяется на два отдельных N и PE, которые уже отдельно прокладываются в электропроводке. Такой способ организации заземления является самым экономически оправданным, его легко исполнить и он обеспечивает требуемую безопасность. Именно этот вариант следует рассматривать.

Система TT

В этой системе нейтраль источника питания также глухо заземляется и проходит отдельным проводником к потребителям энергии, а токопроводящие части электроустановок в доме заземлены отдельным проводником, связанным с собственным заземляющим контуром, который не имеет ни в каком месте контакта с рабочим нулем. В этом случае очень высокие требования предъявляются к заземляющему устройству. Лучший способ создания хорошего контура – это организация модульно-штыревого заземления. В частных домах эта система применяется только тогда, когда невозможно обеспечить требуемый уровень электробезопасности системами типа TN. Обычно Энергонадзор запрещает ее применение.

Система IT

В этой очень специфичной системе нейтраль источника питания или полностью изолирована от земли, или подключена через какие-либо устройства? имеющие высокое сопротивление. Токопроводящие части электроустановок заземляются через свой контур – подобно системе TT. Защитный провод (PE) не соединяется с рабочим нулем (N) нигде. В жилищном строительстве эта система не применяется никогда, а только в лабораториях и медицинских учреждениях при работе с высокочувствительной аппаратурой.

Как сделать заземляющий контур в частном доме?

Допустим, требуется сделать повторной искусственное заземление при вводе в частный дом. Выбирается система TN-C-S. Эту работу обычно выполняют тогда когда монтируют щит учета электроэнергии (ЩУЭ), который делается энергоснабжающей компанией. И лучше всего, если эту ответственную операцию выполнят специалисты. Приведем несколько аргументов в пользу такого подхода.

• Специалисты знают характеристику грунтов в месте, где построен дом и выберут правильную конструкцию заземляющего устройства.
• Работы будут проведены в полном соответствии с нормативной документацией (ПУЭ).
• После выполнения работ обязательно будут проведены замеры сопротивления растеканию электрического тока и в случае невыполнения требований ПУЭ, характеристики контура заземления будут доведены до нужных показателей.
• Очень часто при строительстве частного дома его еще оборудуют системами молниезащиты, которые монтируют вместе с системой заземления. Эти работы уже точно должны передаваться в руки специалистов.
• После испытаний обязательно будет составлен протокол замера сопротивления и акт о выполненных работах. Часть ответственности за электробезопасность дома будет нести энергоснабжающая компания.
• При самостоятельной организации заземления все равно придется вызывать специалистов для замера сопротивления. В противном случае могут не допустить к эксплуатации электропроводку дома.

Это вовсе не значит, что эту операцию нельзя сделать самому. Тем более что ничего запредельно сложного в этом нет. Опишем этот процесс.

ИллюстрацияОписание процесса Щиток учета электроэнергии (ЩУЭ) обычно располагают на улице, на стене дома возле крыльца или на кирпичном заборе. Лучше всего, если контур заземления будет находиться возле щитка. Прокапывается траншея в виде равностороннего треугольника со стороной в 1,2—1,5 метра. Глубина траншеи 50—60 см, а ширина – на ширину штыка лопаты. Если в районе дома песчаные почвы с высоким удельным сопротивлением, то сторона треугольника должна быть 3 метра. Траншея такой же глубины прокапывается до места монтажа ЩУЭ. Подготавливаются вертикальные электроды контура. Для этого берется стальной уголок не менее 50*50 мм и толщиной стенки не менее 4 мм и нарезается на 3 отрезка по 2 метра. Концы уголков, которые будут забиваться в землю, подрезаются болгаркой. Для грунта с высоким удельным сопротивлением количество уголков увеличивают до 6, а длину берут 3 метра. Уголки забиваются кувалдой по углам треугольника так, чтобы верхние их концы находились от дна траншеи на расстоянии 10—15 см. К верхней части уголков приваривается стальная полоса 40*4 мм. Все вершины треугольника соединяются. Такая же полоса приваривается к одной из вершин треугольника и укладывается в траншею, ведущую к ЩУЭ. Полоса загибается и подводится на расстояние 10—15 см к нижней части щитка и закрепляется на стене. В верхней части полосы вваривается шпилька М10 длиной 4—5 см. все места сварки зачищаются и покрываются антикоррозийным составом (Кузбасс лаком). Проверяется сопротивление контура заземления и в случае его несоответствия нормам ПУЭ, производится монтаж дополнительных штырей. Траншея засыпается грунтом и утрамбовывается. В ЩУЭ устанавливаются три шины: главная заземляющая шина (ГЗШ), нулевая рабочая (N) и нулевая защитная. На провод ПВ1 или ПВ3 с площадью поперечного сечения не менее 10  мм2 надевается и опрессовывается наконечник, который соединяется со шпилькой на металлической полосе и надежно закручивается. Этот провод подводится к ГЗШ в щитке и соединяется с ней. С этой же шиной соединяется совмещенный проводник PEN, идущий от трансформаторной подстанции. Делаются перемычки, соединяющие ГЗШ, с шиной N и шиной PE. С этого момента два проводника N и PE на всем протяжении электропроводки идут отдельно и не соединяются нигде.

Штыри контура заземления могут быть расположены как треугольником, так и линейно, например, в траншее, выкопанной вдоль отмостки дома. Но тогда любое нарушение хотя бы одной верхней стальной полосы приведет к потери контуром части своих заземлителей, а это скажется на характеристиках системы не лучшим образом. Треугольная схема же сохранит свои заземляющие свойства.

О системе уравнивания потенциалов

Для того, чтобы электропроводка дома была по настоящему безопасна, просто наличия PE проводника в розетках и хорошего повторного заземления будет недостаточно. Необходимо предусмотреть систему уравнивания потенциалов (СУП) физический смысл которого в том, что все проводящие части должны быть соединены в общую систему, чтобы разность потенциалов между ними либо отсутствовал вовсе, либо была минимальной. Что должно быть включено в основную СУП (ОСУП)?

• Во-первых, это заземляющее устройство.
• И, наконец, это все металлические элементы конструкции дома: арматурные каркасы железобетонных конструкций, арматурные или проволочные сетки стяжки пола, короба вентиляционных систем, металлические крыши, элементы систем молниезащиты, металлические трубопроводы и другие части.

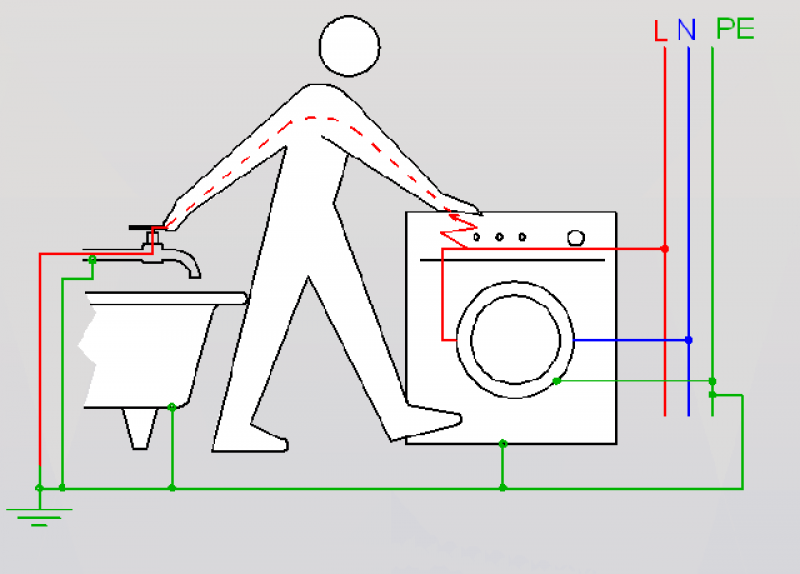

Если элементы инженерных систем дома имеют большую протяженность, то на них возможно появление опасного потенциала. Протекающие токи создают на различных инженерных коммуникациях падение напряжения, ведь любой трубопровод, или вентиляционный короб имеет электрическое сопротивление, зависящее от протекающего тока и сопротивления U=I*R. Кроме этого в системах заземления могут возникать опасные токи и напряжение по другим причинам. Это и банальный пробой изоляции фазного провода, блуждающие и циркулирующие тока, статическое электричество, токи, возникающие под воздействием сильных переменных магнитных полей, атмосферное перенапряжение и другое.

Для того, чтобы избежать этого вводят еще дополнительную систему уравнивания потенциалов – ДСУП. Ее задача в потенциально опасных помещениях: ванные, душевые, кухни, бытовки, сауны, мастерские, — сделать дополнительное заземление объемных металлических предметов, которыми могут быть металлические ванны или каркасы акриловых ванн, душевые поддоны и кабины, мойки и раковины, трубопроводы, электрические печи для саун и другие предметы. Также не будет абсолютно лишним еще дополнительно заземлить корпуса стиральных и посудомоечных машин, для этого у них есть специальные клеммы.

Монтаж ОСУП и ДСУП обычно не представляет сильных трудностей, мы познакомим читателей портала только с основными принципами построения этих важных систем.

• Во всей системе СУП монтаж должен вестись проводом, которое имеет одинаковое сечение на всех участках. Обычно применяют ПВ3 с площадью поперечного сечения жилы в 6 мм2.
• Подключение металлоконструкций к СУП начинается еще на этапе строительства, когда еще не залиты бетоном арматурные каркасы и армирующие сетки. Для этого ПВ3 прикручивается хомутами к металлоконструкции, а место соединения тщательно изолируется от попадания бетона.
• Подключение шлейфом заземления и проводов системы СУП недопустимо. Ни в одном месте, ни защитный проводник PE, ни провод СУП не должен прерываться какой-либо коммутационной аппаратурой. Все соединения должны происходить только на клеммниках
• В потенциально опасных помещениях, чтобы не тянуть от электрического щита целый пучок провода ПВ3-6, нужно предусмотреть поместить клеммную коробку уравнивания потенциалов (КУП), в которой разместить шину дополнительного уравнивания потенциалов (ШДУП). Площадь поперечного сечения шины – не менее 10 мм2, а количество мест – не менее 6. Уже от ШДУП тянутся провода ПВ3 к каждому месту, где требуется применение СУП.

Классификация

Выпускается большое количество видов огнетушителей — разнообразие устройств связано с большим разбросом цен, классами пожаров для которых они подходят и различной сферой применения. Устройства классифицируются по целому ряду критериев, они касаются конструктивного устройства, наполнения баллона или принципа действия.

Каким огнетушителем тушить электрооборудование, щелочные металлы, воспламеняющиеся жидкости, твердые материалы зависит от вида устройства. Поэтому при выборе средства борьбы с пламенем следует учесть, какие классы пожара могут возникнуть на том или ином предприятии.

По вместительности баллона

• До 5 литров — малолитражные переносные. Применяются преимущественно в качестве автомобильных.
• До 10 литров — промышленные переносные. Ими оснащаются офисы и предприятия.
• Свыше 10 литров — передвижные и стационарные. Используются на производстве, АЗС. Предназначены для оперативного тушения больших очагов на потенциально опасных объектах.

По способу активации

• Ручные — для срабатывания необходимы действия человека.
• Автоматические — активируются самостоятельно при обнаружении дыма в помещении или нагревании свыше допустимой температуры.
• Комбинированные — сочетают предыдущие два вида.

По способу подачи ОТВ

• Под давлением газа, закачанного внутрь.
• Под собственным давлением.
• Под давлением газа из внутреннего баллончика.
• Под давлением газов, полученных в результате химической реакции компонентов.

По типу ОТВ

• ОП — порошковые.
• ОУ — углекислотные.
• ОВП — воздушно-пенные.
• ОВ — водные.
• ОХ — хладоновые.
• ОВЭ — воздушно-эмульсионные с фторсодержащим содержимым.

Эта классификация основная, она определяет, какие классы пожара каким огнетушителем тушить.

Про полезность бюрократии в вопросе электропроводки

Электрическая проводка выполняет свою главную функцию — доставка в определенное место нужного количества энергии. Но при этом это должно быть сделано безопасно и этим процессом можно было бы легко управлять. И это вполне возможно, но при соблюдении определенных правил, которые очень подробно описаны в нормативных актах, из которых главным является ПУЭ (Правила устройства электроустановок). Это довольно объемный документ, написанный сухим бюрократическим стилем, при прочтении его неспециалистом он будет вызывать только раздражение, но надо признать то, что абсолютно все пункты в нем оправданы, так как за каждым из них стоит какой-то конкретный трагический случай. Именно поэтому эти Правила и написаны, чтобы в дальнейшем использование электроэнергии было безопасным.

Любого инспектора Энергонадзора надо рассматривать не как «вредного очкарика» (а так часто и бывает), который вроде бы за «несущественные» нарушения хочет выманить у вас какую-то сумму, а как ангела-хранителя, потому что его требования помогут не допустить поражения человека электрическим током, что, возможно, поможет сохранить кому-то жизнь.

Давайте проведем определенную аналогию, которая поможет понять важность серьезного и вдумчивого подхода к электропроводке. Допустим, в какой-то части помещения существует розетка, которая готова выдать за сутки такое количество энергии, которое даст сжигание бочки бензина. А теперь представьте количество розеток и мысленно расставьте бочки с бензином возле них. Это потенциальная энергия, которая, в случае ее неправильного использования и управления ею, может привести к плачевным результатам. Задача нашего портала и этой конкретной статьи – рассказать людям правду, перевести сухой бюрократический язык ПУЭ в конкретные рекомендации, при соблюдении которых любой, даже самый вредный инспектор, не смог бы ничего сказать плохого о вашей электропроводке, выполненной самостоятельно.

Нормативные требования

Правила использования ОТВ фиксируются сертификатами, которые при покупке огнетушителя не вкладываются в комплект поставки. Однако, производитель маркирует этикетку с учетом принципа полноты отражения информации, необходимой потребителю. Требования к огнетушителям подразделяются на технические и эксплуатационные.

Первые предполагают соответствие ОТВ таким нормам, как длина струи, скорость подачи состава, продолжительность распыления, коэффициент заполнения и время восстановления рабочего давления.

Вторые заключаются в применении неядовитых смесей и газов (не выше 3 класса опасности). Состав заряда должен выдерживать температурные перепады в указанном диапазоне и не терять огнеупорных свойств.

Нормы проверки и заправки

Требования к огнетушителям в отношении сроков поверки и периодичности зарядки указаны в Своде правил 9. 13130. 2009. Нормативный документ указывает разные временные промежутки обслуживания каждого типа устройств:

• Водные, эмульсионные и воздушно-пенные огнетушители перезаряжают раз в год;
• Порошковые, углекислотные и хладоновые — раз в пять лет.

Обязательно нужно перезаряжать огнетушитель после его использования, а также если манометр показывает критические снижение давления или при взвешивании реальная масса баллона не совпадает с номинальной. Проверки состояния огнетушителей осуществляются раз в три месяца. Информация о поверке, заправке и других работах вносится в журнал учета огнетушителей. Запись в журнале должны быть реальными и соответствовать проведению проверок; при неисправных огнетушителях гарантировать безопасность граждан на объекте невозможно.

Огнетушители порошкового типа

Применение огнетушителей порошкового типа допустимо, если источник возгорания находится под напряжением до 1000 В. Этот прибор относится к наиболее распространенным среди средств индивидуальной борьбы с огнем.

Принцип действия огнетушащего вещества этого типа основан на плотной изоляции горящей поверхности от притока окислителя. Твердая корка, образуемая порошковым составом, способна укрыть все виды материала, находящегося под напряжением.

Хороший эффект дает применение этого устройства при возгорании кабеля, проводки, полимерных составов в электрощите. ОП широко используется на всех видах транспорта, включая электрический. Недостатком изделия является сильное загрязнение поверхности действующим веществом. След порошка удаляется с большим трудом.

О сечении кабелей и проводов и их цветовой маркировке

Каждый провод или кабель имеет важнейшую характеристику – площадь поперечного сечения токопроводящей жилы, которая измеряется в квадратных миллиметрах. В зависимости от площади сечения провод или кабель способен пропустить определенный ток (ранее мы уже упоминали о плотности тока), допустимые токи для различных проводов указаны в следующей таблице.

Мы намеренно указали сечения только для медных проводов и кабелей, так как не рассматриваем алюминий вообще. Из таблицы видно, что значения допустимых токов зависят от того, одиночно проложен провод или группой. Это объясняется тем, что при совместной прокладке кабели и провода могут взаимно нагревать друг друга при протекании через них больших токов. Сразу хочется предостеречь читателя в том, что в таблице указаны допустимые токи, но это вовсе не означает, что именно в этих режимах должна эксплуатироваться электропроводка. Лучше всегда все делать с запасом и инженерная наука дает следующие рекомендации:

• При сечении провода в 1,5 мм2 допустимой токовой нагрузкой принимают 10 А, что позволяет подключить электроустановки суммарной мощностью в 2,2 кВт. Как известно мощность в электротехнике для однофазных сетей вычисляется по формуле P=U*I, где U – это напряжение, а I – электрический ток В нашем случае P=220 В*10 А=2200 Вт=2,2 кВт. Провода и кабели такого сечения применяют в цепях освещения. В электрощите их защищают автоматическим выключателем на 10 Ампер. Одной такой линии будет достаточно для освещения нескольких комнат, а при применении энергосберегающих или светодиодных ламп, то и всего дома.
• При сечении провода в 2,5 мм2 допустимой токовой нагрузкой принимают 16 А, что позволяет подключить группу потребителей суммарной мощностью 3,5 кВт. Это может быть группа розеток в какой-либо комнате или подключенные отдельной линией мощные потребители электрической энергии: стиральные и посудомоечные машины, электробойлеры, кондиционеры и духовые шкафы, потребляемая мощность которых не больше 3,5 кВт. В электрощите провод такого сечения защищают автоматом на 16 А.
• При сечении провода в 4 мм2 допустимой токовой нагрузкой будет 25 А, что позволяет подключать отдельными линиями (и только отдельными) электроплиты, мощные кондиционеры, электропечи в саунах, отопительные электрические котлы. Потребляемая мощность каждого из этих устройств не должна превышать 5,5 кВт, в электрощитке каждый такой кабель должен защищаться автоматическим выключателем на 25 А.
• Кабели сечением в 6 мм2, 10 мм2 и выше используются в основном для ввода в дом от уличного щитка. Защищаются они автоматическими выключателями в 32 и 40 Ампер соответственно.

Любой качественный кабель объединяет в себе группу проводов, имеющих свою цветовую маркировку, которая принята во всем мире. О том как это делается очень наглядно показано на рисунке.

Авторы статьи, естественно, призывают читателей придерживаться международных стандартов и не стараться «усовершенствовать» их.

Какие выбирать кабели и провода?

В любом магазине, продающем электротовары, у неопытного покупателя, который намерен сделать электропроводку в доме своими руками, будут разбегаться глаза от обилия ассортимента кабельной продукции. И, совершенно естественно, что он обратится за советом к продавцу. И что сделает продавец? Хорошо, если у него имеется инженерное образование, и он порекомендует именно тот кабель, который лучше всего подойдет для проводки. Но если на первом месте у него будет желание продать залежавшийся товар, то он «впарит» его покупателю под любым предлогом. Чтобы не окунать читателей статьи в муки выбора, коллектив авторов статьи решил сказать конкретно о том, какие кабеля и провода следует приобретать.

Кабель ВВГ

Этот кабель является самым применяемым в настоящее время для прокладки электрической проводки в домах и квартирах и совершенно не зря. Кабель ВВГ предназначен для передачи и распределения электрической энергии как внутри помещений, так и на улице. Он рассчитан на номинальное напряжение 600 или 1000 Вольт и частоту в 50 Гц. Выпускается он двух, трех, четырех и пятижильным (для трехфазных сетей). Стандартные площади поперечного сечения 1,5, 2,5, 4, 6, 10, 16, 25, 35 и 50 мм2. Для электропроводки в доме следует применять кабель ВВГ со следующими сечениями:

• С сечением 1,5 мм2 — для линий освещения и систем безопасности.
• С сечением 2,5 мм2 — для розеточных линий и отельных линий мощных потребителей электроэнергии потребляемой мощностью не более 3,5 кВт.
• С сечением 4 мм2 – для питания потребителей электроэнергии мощностью т 3,5 до 5,5 кВт.
• С сечением 6 и 10 мм2 кабель ВВГ может использоваться для ввода электропроводки в дом.

Аббревиатура ВВГ (винил, винил, голый) означает, что кабель имеет два слоя изоляции – каждого проводника в отдельности и дополнительно общий слой изоляции из поливинилхлорида, а голый – значит без дополнительной брони. Отсутствие буквы А в начале маркировки говорит о том, что кабель медный. После марки кабеля ставится цифровой код, означающий количество жил и площадь их поперечного сечения. Например, кабель ВВГ 3*2,5 означает 3 жилы (фазную, нулевую рабочую и нулевую защитную) каждая из которых имеет площадь поперечного сечения 2,5 мм2. Срок службы кабеля ВВГ по заверениям производителей может составлять не менее 30 лет, а при правильно спроектированной и смонтированной электропроводке и гораздо больше.

Кроме стандартного кабеля ВВГ, существуют еще его разновидности для разных условий эксплуатации:

• Кабель ВВГ-П — такой же как и его «собрат», но имеющий плоскую форму.
• ВВГнг(А) – оболочка кабеля сделана из ПВХ пластиката пониженной горючести.
• ВВГ-Пнг(А) – плоский кабель с ПВХ оболочкой пониженной горючести.
• ВВГнг(А)-LS – кабель с оболочкой пониженной горючести и не выделяющий при горении токсичного дыма (Low Smoke – LS).

Все вышеперечисленные кабели могут применяться для электропроводки дома.

Кабель NYM

Этот кабель является отличной альтернативой ВВГ и совершенно спокойно может использоваться как вместе с ним, так и вместо него. NYM – это немецкое название кабеля, означающее изготовление по стандартам (Normenleitung), материал оболочки из ПВХ буква Y и обозначение, что кабель обшит защитной оболочкой (Mantelleitung). Кабель NYM предназначен для стационарной прокладки силовых и осветительных сетей как открыто, так и внутри строительных конструкций (штробы, за поверхностью подвесных потолков, бетонная кладка). Номинальное напряжение кабеля 660 Вольт, частота 50 Гц. Строение кабеля NYM показано на рисунке.

Видно, что каждая жила имеет свою изоляцию из ПВХ, причем цветовая маркировка сделана по международным стандартам. Между верхней изоляцией из ПВХ и изоляцией самых проводов еще дополнительно применено специальное наполнение из мелонаполненной резины, которая имеет высокий кислородный индекс (КИ), что говорит о том, что этот кабель не поддерживает горение. Кроме этого, наполнение придает NYM круглую форму, что очень полезно при прокладке, особенно в местах герметизации прохода кабеля через строительные конструкции. Разделка NYM гораздо проще, чем ВВГ, что упрощает монтаж. Изоляция настолько плотно «обхватывает» проводящие жилы, что позволяет прокладывать этот кабель даже во влажных помещениях без дополнительной защиты. Единственное чего следует избегать – это прокладка NYM без дополнительной защиты в земле и там, где на него будут воздействовать прямые солнечные лучи, ПВХ не «любит» ультрафиолетовое излучение и быстро от него «стареет».

В обозначении кабеля NYM также присутствует цифровой код, означающий количество жил и площадь их поперечного сечения. Например, NYM 3*2. 5 или NYM 3*4. Выбор сечения провода аналогичное, как и для кабеля ВВГ.

Провод ПВС

Иногда этот провод ошибочно называют кабелем. Про назначение этого провода мы указали ранее. В электропроводке он должен занять единственно верное свое место – подключение светильников в конструкции потолка. Там будет полезна гибкость ПВС. Для целей освещения могут использоваться ПВС 2*1,5 или ПВС 3*1,5. Для подключения люстр, имеющих несколько групп отдельно включаемых ламп, можно применять ПВС 4*1,5 или даже ПВС 5*1,5. Применение наконечников обязательно!

Провод ПВ1

Этот провод электрики часто называют установочным или монтажным, так как его используют в основном для монтажа внутри электрических щитов. П – означает провод, В – изоляция их поливинилхлорида, цифра 1 – то, что провод имеет медную моножилу. После обозначения провода указывается площадь его поперечного сечения, например, ПВ1 4 означает, что площадь поперечного сечения 4 мм2. Изоляция провода может иметь разный цвет, но в большинстве случаев она белая.

Самыми распространенными диаметрами этого провода для монтажа оборудования внутри электрических щитов – это 4 мм2 и 6 мм2. Все зависит от того какие токи будут по нему проходить.

Провод ПВ3

ПВ3 также является монтажным или установочным проводом, только токопроводящая жила в нем не однопроволочная, а многопроволочная, что облегчает монтаж. Провод укрыт изоляцией из ПВХ. Единственное назначение этого изделия – это прокладка системы уравнивания потенциалов (СУП). О ней будет рассказано позже в отдельном разделе. Для этих целей следует применять ПВ3 с площадью поперечного сечения жилы 6 мм2. Цвет изоляции лучше всего выбрать желто-зеленый, что характерно для проводов защитного заземления.

Кабели и провода для слаботочных систем

Практически всегда при монтаже электропроводки в доме параллельно проводят и слаботочные сети. Что они в себя включают?

• Во-первых, это коаксиальные кабели от телевизионных и спутниковых антенн. Лучше всего выбирать кабели с центральной жилой и экраном из меди.
• Во-вторых, это телефонные кабели. От стандартной во времена СССР «лапши» лучше отказаться в пользу многожильных медных телефонных проводов.
• В-третьих – это сетевые компьютерные кабели (LAN кабели), которые прокладываются между компьютерами и различными устройствами (роутеры, точки доступа Wi Fi и другие). На них тоже экономить не стоит, сразу надо подумать о приобретении экранированного кабеля 5-й категории, предназначенного для наружной прокладки.
• В-четвертых, это провода и кабели, ведущие к датчикам системы сигнализации. Здесь надо прислушиваться к советам специалистов и рекомендациям производителей оборудования.
• И, наконец, — это кабели системы видеонаблюдения, если таковая будет предусмотрена. В этом случае тоже лучше обратиться к специалистам.

Все трассы слаботочных систем должны быть проложены отдельно, на расстоянии не менее 50 см от силовых и осветительных сетей, чтобы исключить взаимные помехи.

Водный огнетушитель – как пользоваться

Предназначен для тушения пожаров классов А (горят твердые вещества) и В (горят жидкости). Не применяется для других классов пожаров. Баллоны имеют обозначение ОВ, внутри – натуральное содержимое: вода с добавками или без. Основное преимущество приборов данного типа – безопасность для здоровья людей.

Водный огнетушитель – инструкция по применению:

• Направьте сопло шланга на очаг возгорания.
• Сорвите защитную пломбу.
• Выдерните чеку.
• Нажмите на рычаг и начинайте бороться с огнем.

Дерево может выдержать пожар лучше кирпича

эксперт по противопожарной безопасности

Если дерево обработано специальными пропитками, огнестойкость у него будет такая же, как у кирпича, или даже выше.

Проводилось много экспериментов, когда поджигали три колонны — деревянную с пропиткой, стальную и железобетонную. Все колонны были под нагрузкой, то есть сверху на них что-то давило. Первой падала всегда железобетонная, у нее лопалась арматура, и бетон рассыпался. Потом рушилась металлическая и только в самом конце — деревянная.

Огнестойкий гипсокартон. Это элемент внутренней отделки частного дома — листы гипсокартона розового цвета с маркировкой ГКЛО, где О — огнестойкий. В отличие от обычного гипсокартона огнестойкий может противостоять огню: обычный лист ГКЛ рассыплется примерно через 5 минут прямого воздействия пламени, огнестойкий продержится около 20 минут.

Применять огнестойкий гипсокартон для отделки всех помещений в доме дорого, обычно его используют только в помещениях, где есть повышенная опасность пожара: котельных, мастерских, гаражах. Еще часто применяют в отделке коробов каминов.

Конструктивные особенности дома. Кроме использования разного рода защитных материалов уменьшить пожароопасность можно, если минимизировать те конструктивные особенности дома, которые способствуют скрытому распространению пожара и развитию процесса горения.

В идеале в доме ничего такого быть не должно, но на практике таких конструктивных недостатков может оказаться немало. Например, пожар может распространяться в вентфасаде по вентиляционному зазору, который будет подпитывать огонь воздухом. Также пламя может разгораться в зазорах под кровлей или в подполье. Даже если пожарные приехали вовремя, им будет тяжело добраться до таких мест.

Также рекомендуется выбирать стройматериалы, исходя из пожарной безопасности. Все материалы подразделяются на группы горючести от Г1 до Г4 — от слабогорючих до таких, которые могут воспламениться от случайной искры. Например, минеральная вата имеет группу горючести Г1, часто обозначается даже как НГ — то есть негорючая. Пенопласт же маркируется как Г4, а еще при возгорании он выделяет токсичные вещества. Вдыхая их, можно быстро потерять сознание.

Техника безопасности

• Используйте только те приборы, которые подходят для тушения данного класса пожара.
• У каждого типа огнетушителя свой срок службы (от года до 10 лет). Запрещается использовать устройства с истекшим сроком годности, а также те, у которых повреждена защитная промба и чека, есть дефекты корпуса (вздутия, вмятины, трещины), дефекты на запорно-пусковой головке, нарушения герметичности узлов.
• Прибор любого типа нуждается в регулярной проверке и перезарядке. Не забывайте перезаряжать устройство с той периодичностью, какая указана в инструкции. Подробнее о том, как часто нужно перезаряжать огнетушитель, читайте в нашей статье.
• Перезаряжать и обслуживать устройство необходимо в специальных местах. Не занимайтесь этим самостоятельно.
• Если вам кажется, что огонь потушен окончательно, не уходите и не поворачивайтесь к нему спиной. Понаблюдайте за очагом возгорания, возможно повторное воспламенение.
• Используя некоторые виды огнетушителей (например, углекислотный), надевайте перчатки, чтобы не получить химический ожог.
• Помните о том, что газовые приборы (хладоновые и углекислотные) снижают количество кислорода в помещении. Защищайте органы дыхания при помощи спецсредств.
• Используя пенный или водный огнетушитель, обязательно сначала обесточьте помещение и оборудование.
• Помните, что не все возгорания возможно потушить самостоятельно. Если ваши действия не дают результата, эвакуируйтесь и дождитесь прибытия пожарных.

Воздушно-пенные или эмульсионные огнетушители

Это устройство способно обеспечить борьбу с возгоранием электроустановок, находящихся под напряжением до 1000 В. В качестве ОТВ выступает пенообразующий состав на водной основе. Устройство отличается высокой эффективностью действия и производительностью.

В воздушно-эмульсионных огнетушителях для доставки ОТВ к горящему объекту используется углекислотная смесь. Она создает действующую струю и выталкивает огнетушащее вещество из корпуса изделия. В качестве дополнительной пенообразующей конструкции выступает распылительный раструб, оснащенный диффузором. Проходя сквозь металлическую или полимерную сетку распылителя, ОТВ увеличивается в объеме и насыщается мелкими пузырьками воздуха.

В условиях отрицательных температур эффективность прибора падает. Наибольший эффект от применения изделия достигается при полном закрытии пеной очага возгорания. Существуют как переносные, так и мобильные виды огнетушителей воздушно-пенного типа.

Добавлено: 16. 2017

Применение по классу пожара

Перечисленные выше характеристики и параметры современных огнетушителей определяют их использование для тушения пожаров, которые различаются классами опасности. Самыми универсальными являются порошковые и углекислотные модели. Они могут быть задействованы для тушения практически всех типов пожаров.

А какие классы вообще существуют?

• Класс «А» — пожары, в которых горят различные твёрдые вещества и материалы;
• Класс «В» — возгорания, охватившие жидкие вещества;
• Класс «С» — пожары, в которых необходимо тушить газообразные материалы;
• Класс «D» — возгорания, которые охватили металл и металлосодержащие компоненты;
• Класс «Е» — происшествия, затрагивающие исключительно электроустановки под большим напряжением.
• Класс «F» — горение радиоактивных материалов и отходов

Разберём несколько видов огнетушителей, которые могут использоваться при пожарах.

• Углекислотные устройства чаще всего задействуются для локализации огня на пожарах класса «В», «С» и «Е». Они не могут использоваться пожарными для ликвидации возгорания класса «А». Заряд данных моделей состоит из диоксида углерода и углекислого газа. Через сопло подаётся очень холодная газовая струя, которая может образовать туман, иней или небольшие снежные хлопья. С помощью углекислотных моделей можно легко вытеснить кислород и существенно снизить температуру горения.
• Порошковые огнетушители одновременно задействуют для борьбы с огнём газ и порошковые соединения. С помощью последнего смесь ОВД выталкивается и взрыхляется. Серьёзным недостатком ОП можно считать частые повторные возгорания, после тушения очага.
