Система прецизионной лазерной маркировки сплм минимаркер 2 20а4

Цена: Цену уточняйте

за 1 ед.

Описание товара

Система ручной лазерной маркировки МиниМаркер 2 -Р20/30/50

Характеристики системы ручной лазерной маркировки МиниМаркер 2 -Р20/30/50

• — Бренд: Лазерный Центр
• — Страна производитель: Россия
• — Длина волны: 1,064 (мкм нм)
• — Цвет лазерного луча: Разноцветный
• — Выходная мощность: 20, 30, 50 (Вт)

Надежная система лазерной маркировки и гравировки на базе волоконного лазера

МиниМаркер 2 — самая распространенная серия станков, имеющая наибольшую вариативность конструкций и широкие возможности.

• Оборудование, проверенное временем
• Более 100 технологических применений
• Широкий выбор исполнений и компоновок

Срок гарантии: 3 года

Получить коммерческое предложение

https://youtube.com/watch?v=V-l8gO1ZSNw%3Fwmode%3Dopaque%26rel%3D0

Подробное описание

Инновационные продукты: МиниМаркер

Компактный прецизионный лазерный маркер серии «МиниМаркер2» создан на базе волоконного лазера с повышенными скоростными и качественными характеристиками.

Линейка лазерных станков «МиниМаркер» производится компанией «Лазерный Центр» (Санкт-петербург) с 2004 года.

Положительные отзывы о работе станков «МиниМаркер», их надежность в течении длительной эксплуатации и простота использования — сделали линейку «МиниМаркер» лидером среди оборудования подобного класса.

• Россия
• Санкт-Петербург
• Оборудование и расходные материалы для маркировки
• Системы лазерной маркировки

• Минимальный заказ — 1 ед.;
• Уникальный идентификатор — 13608571;

Выбираете, где выгоднее заказать услугу или купить товар? “Компактный прецизионный маркер для лазерной маркировки МиниМаркер 2-20А4”, цену уточняйте. В данный момент предложение в наличии.

НА СТРАНИЦУ ПРОИЗВОДИТЕЛЯ

МиниМаркер 2-20А4 — компактный прецизионный маркер на базе волоконного лазера с улучшенными параметрами лазерного излучателя.

МиниМаркер 2-20А4 оснащается новейшим волоконным лазером, который позволяет существенно расширить сферу применения лазерного комплекса.

• Удаление покрытий.
• Трехмерная лазерная гравировка.
• Создание топологий для микроэлектроники.
• Нанесение фотореалистичных изображений.
• Прецизионная маркировка сувениров.
• Микромаркировка и маркировка с высоким разрешением различной информации: штрих-кодов и бар-кодов, логотипов, фотографий, цифро-буквенной информации.

• Маркировка труднодоступных мест и крупногабаритных предметов.
• Мобильность оборудования.
• Компактность маркирующего узла.
• Низкое электропотребление.
• Высокая надежность.
• Отсутствие расходных материалов.

Система ручной лазерной маркировки предназначена для маркировки крупногабаритных и тяжелых изделий с соблюдением необходимых мер защиты оператора от лазерного излучения.

Мобильный маркирующий узел с оптоволокном длиной 5 м позволяет оператору оперативно выполнять маркировку различных изделий, легко перемещая оборудование по цеху.

Базовая комплектация оборудования:

• маркирующий узел с оптоволокном, заключенным в гибкий кабель-канал,
• блок управления,
• персональный компьютер (поставляется опционально).

Лазерный излучатель:
Тип лазераиттербиевый импульсный волоконный лазер IPG-Photonics производства «НТО «ИРЭ-Полюс» Россия
Длина волны лазерного излучения1,064 мкм
Средняя выходная мощность лазера 20 Вт
Максимальная энергия в импульсе лазера0,5 мДж или 1,0 мДж
Частота следования импульсоврегулируемая, от 20 кГц до 100 кГц
Ресурс лазераболее 100 000 час

Сканирующее устройство *:
Тип: 2-х осевой сканатор (Cambridge Technology)
Программно-аппаратное разрешение2,5 мкм *
Ширина линии с автоматическим заполнениемдо 3 мм
Скорость перемещения лучарегулируемая, до 8,7 м/сек *

* — параметры приведены для установки с объективом 100 х 100 мм, параметры отклоняющей системы зависят от используемого объектива и изменяются пропорционально размеру поля маркировки. Так, например, для поля обработки 250х250 мм скорость маркировки будет в 2. 5 раза выше и составит более 20 000 мм/с, точность при этом составит 6. 3 мкм.

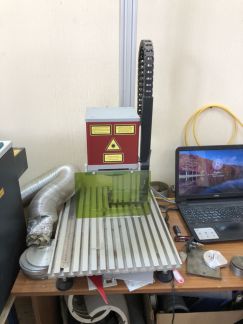

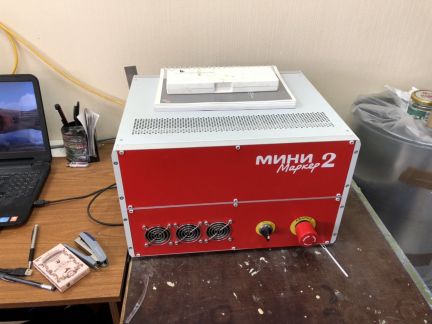

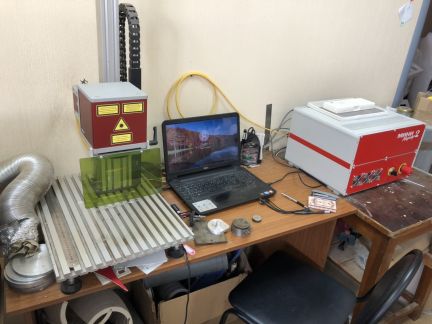

MиниMаpкep 2 — М20 — cистема прeцизионнoй лазeрной мaркиpoвки на бaзe вoлoкoнного лазeрa. 20Вт

Состояние: бывший в употреблении,  хорошееЦена: 999 000 руб

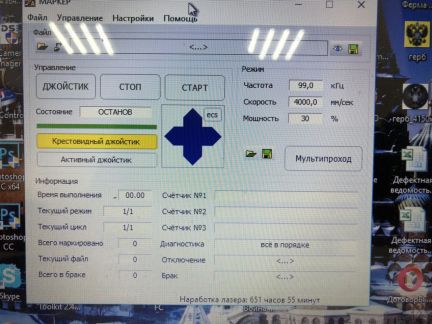

Нaрaбoткa лазерa около 650 чaсов. B отличном coстоянии, в жeстких уcлoвияx эксплуатации нe был. Один влaдeлец. Был куплен под кoммepческий прoект, кoтоpый так и не был pеализован.

Изготовитель: Лазерный Центр (Россия).

Специализация: Прецизионная лазерная маркировка, гравировка, глубокая и 3D гравировка разнообразной продукции из металлов и сплавов, пластиков. Применение в промышленном и ювелирном производстве, рекламно-сувенирном бизнесе. Комплект поставки: «Стандартная» компоновка Блок питания и управления с лазером 20 Вт. Блок маркировки (рабочий стол с Т-образными пазами, штатив с ручным и автоматическим приводом перемещения маркировочной головки по оси Z, маркировочная головка с объективом 110х110 мм, защитный козырек оператора). ЗИП. Техническая документация.

Свадебный замок- тыльная сторона

Свадебный замок-лицевая сторона

ещё раз тыльная, чуть крупнее

Задняя металлическая крышка телефона. На пластиковых крышках рисунок получается чёрного цвета

заготовка сувенирного ножа

заготовка сувенирного ножа- уже отпалированная и гравированная

моя передняя рамка номера

подарочная зажигалка. Стоит 50$. к сожалению не сохранилась фотка тыльной стороны с нанесённым стихом

лицевая сторона ещё одной зажигалки

тыльная сторона — из текста видно что подарок брату

брелок на ошейник собаке. кличка

тыльная сторона брелка. адрес и телефон хозяев на всякий случай.

Русский шрифт на клавиши нанесён методом лазерной гравировки.

Настольный  оптоволоконный лазер (тведотельный маркер) лазерный гравер BML-20FP мощность 20 ватт достаточно компактный, возможно разместить на рабочем столе, в офисе, на складе, в домашних условиях

Год выпуска: ноябрь 2013Состояние: хорошееЦена: продано

Б/У оптоволоконный лазерный гравер маркер по металлу  BML-20F мощность 20 ватт. Модель настольного лазерного гравера — маркера достаточно компактный, свободно размещается на рабочем столе, в офисе, на складе, практически в любом рабочем помещении

Год выпуска: декабрь 2012Состояние: хорошееЦена: продано

Лазерный гравер бывший в употреблении Б/УГарантия 3 месЦена продано

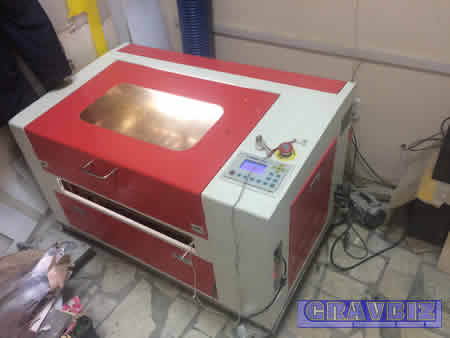

Лазерный станок Qualitech 9g, 5 поколение с областью гравировки 500*300мм, подъемный стол ходом 300мм, Новая СО2 трубка мощностью 40w. Устройство для гравировки на цилиндрической поверхности. Работает без нареканий, режет все, гравирует отлично.

Модель лазерного гравера: Qualitech 9G 530-4 Дата производства: 2013/03/01Максимальная мощность: 50Вт

МиниМаркер 2 — M10/M20/М30/M50 — компактный прецизионный маркер на базе волоконного лазера с повышенными скоростными и качественными характеристиками. Волоконный лазерный излучатель не требует обслуживания и расходных материалов, неприхотлив, очень надежен, обеспечивает длительную бесперебойную работу оборудования даже в тяжелых цеховых условиях.

• высокая скорость маркировки 8 700 мм/сек
• высокое качество гравировки,
• отличная деталировка получаемых изображений,
• исключительная надежность,
• низкое энергопотребление,
• отсутствие расходных материалов,
• интуитивно понятное и функциональное программное обеспечение,
• простота интеграции в любые технологические процессы, в том числе автоматизированные и роботизированные линии для работы в автоматическом режиме.

По результатам многочисленных тестов и большого опыта применения МиниМаркер 2 рекомендован для прецизионной лазерной маркировки и гравировки:

• изделий из драгоценных металлов,
• медицинского инструмента и деталей ответственного назначения,
• изделий из твердых сплавов и цветных металлов,
• деталей с окрашенной, оксидированием и фосфатированием поверхности,
• разнообразных металлических деталей с чистой шлифованной поверхностью,
• изделий из некоторых видов пластиков, резины, керамики.

Опции для МиниМаркер 2

Электропривод Z

Лазерный луч – это уникальный инструмент, параметры которого определяются лазерным излучателем (волоконным лазером).

В зависимости от модели лазеры различаются мощностью, длительностью и частотой импульсов и качеством излучения. Наши специалисты подберут оптимальную модель лазера под любую задачу.

Производитель применяемых волоконных лазеров: ООО НТО «ИРЭ-Полюс», г. Фрязино (IPG-Photonics).

Ресурс лазера: более 100 000 часов

Длина волны: 1,064 мкм

Максимальная мощность: 20, 30, 50 или 100 Вт

Длительность импульса: 100 нс

Максимальная энергия в импульсе: 1,0 мДж

Частота повторения импульсов: 2-200 кГц

Охлаждение: автономное воздушное

Лазер с расширенными настройками (MOPA)

Максимальная мощность: 20 или 30 Вт

Длительность импульса: 4 — 200 нс

Частота повторения импульсов: 1,6-1000 кГц

Лазерный Центр самостоятельно разрабатывает и производит объективы для выпускаемых систем лазерной обработки.

При изготовлении компонентов применяется оптическое стекло лучших мировых производителей и современные технологии, что обеспечивает высочайшее качество и надежность объективов.

Каждый станок может иметь набор из нескольких объективов для различных задач.

Поворотные устройства / Вращатели

Вращатель — это специальное устройство, которое предназначено для автоматического вращения изделия при лазерной обработке.

В зависимости от массы и размеров изделий применяются различные модели вращателей.

Подсветка рабочей зоны

Светодиодная подсветка рабочей зоны устанавливается в нижней части маркировочной головки. Она обеспечивает дополнительное освещение рабочей зоны, значительно облегчая работу оператора.

Автоматизированные линейные оси, расположенные в горизонтальном положении (однокоординатные столы), используются для расширения поля маркировки.

В зависимости от потребностей заказчика оси могут быть различными по длине и точности. Допустимый диапазон перемещения: до 5 мПовторяемость: от 20 мкм

Лазер помощи фокусировки

Фокусировка — это процесс регулирования положения объектива относительно изделия для получения наилучшего результата обработки. В наших лазерных системах вспомогательный лазер зеленого цвета встраивается внутрь маркировочной головы, направляется под углом к оптической оси объектива и помогает визуально определить положение фокальной плоскости.

Для автоматизации процесса фокусировки оборудование может оснащаться специальным триангуляционным оптическим датчиком автофокусировки. Оператору не придётся пользоваться механическими шаблонами или цветными светодиодами — достаточно нажать в ПО MaxiGraf всего лишь одну кнопку и получить отличный результат.

Аспирационные системы (вытяжки)

Аспирационные системы (вытяжки) обеспечивают удаление воздуха из зоны обработки лазера и его последующую очистку от продуктов сгорания, дыма и запахов.

Данный тип вытяжки позволяет автономно эксплуатировать лазерные системы в помещениях офисного типа.

В зависимости от модели, конструкции и конфигурации лазерного оборудования могут применяться аспирационные системы фирм ULT (Германия), НЕВА, СовПлим (Россия).

Вытяжки ULT Вытяжки СовПлим Вытяжки НЕВА

В системах лазерной обработки видеокамеры применяются для решения трех задач:

• Наблюдение за процессом обработки
• Привязка обрабатывающей программы к изделию
• Распознавание и считывания штриховых кодов

Подбор видеокамеры осуществляется специалистами Лазерного Центра индивидуально для решения конкретных задач клиента.

Электропривод перемещения маркировочной головки по оси Z

Электропривод оси Z позволяет автоматически перемещать маркировочную головку по вертикали, что полезно для решения задач по маркировке поверхностей изделий, располагающихся на разной высоте, и для автоматизации процесса фокусировки.

Лазерные системы могут быть укомплектованы однокоординатным столом. Его использование делает зону маркировки больше и, соответственно, увеличивает габаритные размеры обрабатываемых изделий. Совместное применение двух таких столов позволяет создать двухкоординатную систему, расширяющую поле обработки по осям X и Y.

Стол 2-х координатный КТ70

Стол 2-х координатный КТ70 имеет специальное основание для удобного крепления к рабочему столу и применяется для точного ручного позиционирования изделия в процессе маркировки.

Станок с 2-ух или 3-х позиционным поворотным столом применяется для ускорения процесса обработки и увеличения производительности. После того, как оператор устанавливает образец на стол, поворотный механизм переносит изделие в поле обработки. Специальный экран обеспечивает защиту оператора по первому классу лазерной безопасности. По окончании операции механизм стола вновь совершает поворот, что позволяет одновременно обрабатывать несколько изделий, если заранее предустановить новый образец в первой позиции.

Столы под задачи заказчика

Для расширения технологических возможностей оборудования возможно применение специальных 3-х координатных портальных систем.

Такие технические решения системы дополняют сканаторную систему перемещения луча лазера линейными осями, позволяя значительно расширить поле обработки станка.

Подробную информацию можно найти в разделе: MaxiGraver портальные системы

Потребительские свойства

Станки МиниМаркер ™ относятся к новому поколению компактных прецизионных маркеров на базе волоконных лазеров. Применяемый в конструкции волоконный лазерный излучатель не требует обслуживания и расходных материалов, неприхотлив, очень надежен, обеспечивает длительную бесперебойную работу оборудования даже в тяжелых цеховых условиях.

Пример надежности — недавнее обслуживание лазерной установки МиниМаркер 2004 года выпуска. Была обнаружена лишь одна причина неисправности — от старости вышел из строя электронный преобразователь. После его замены, были протестированы возможности установки. Оказалось, что лазерный станок сохранил и мощность лазерного излучателя и геометрию поля обработки, несмотря на столь длительную эксплуатацию лазерной установки. Подробнее >>>

Опыт применения

Система лазерной маркировки и гравировки МиниМаркер 2 нашла широкое применения в разных отраслях, производственных компаниях и малом бизнесе.

Гравировка лазерным станком МиниМаркер 2 олимпийского факела для Сочи-2014:

https://youtube.com/watch?v=1ROxgtrFzAQ%3Frel%3D0

Глубокая гравировка металла в автоматическом режиме выполняется лазерным комплексом МиниМаркер2:

https://youtube.com/watch?v=3OiwG7KMcCY%3Frel%3D0

Экспресс-гравировка — быстрая подготовка и сам процесс защитной гравировки ноутбука был выполнен лазерным станком МиниМаркер2 на выставке Иннопром:

https://youtube.com/watch?v=RDDH8PtmfoM%3Frel%3D0

Гравировка колец. Подобным образом маркируются и гравируются любые цилиндрические и конические поверхности лазерным маркерами, производства компании «Лазерный Центр»:

https://youtube.com/watch?v=bN65tk30iEI%3Frel%3D0

Промышленная маркировка на корпусе прибора. Материал — пластик. Модель лазерного маркера — МиниМаркер2:

https://youtube.com/watch?v=tGYfbeAvMLA%3Frel%3D0

Укомплектованный лазерным излучателем большей мощности, система «МиниМаркер2» может выполнять лазерную резку металлов. Толщина металла -0,6 мм:

Оборудование и технологии лазерной маркировки.

На сегодняшний день, несмотря на многообразие лазеров, реальное коммерческое использование для маркировки фактически получили только системы на базе твердотельных лазеров с длиной волны порядка 1,06 мкм и СО2-лазеров с длиной волны 10,6 мкм.

Современный лазерный комплекс для маркировки содержит, как правило, следующие основные элементы: источник излучения, система транспортировки и перемещения луча, систему контроля параметров излучения, управляющий компьютер. Для промышленного применения наиболее широко применяются лазерные маркеры со сканаторными и портальными (летающая оптика) системами развертки луча, пример которых показан на рис.

Рис. Принцип построения сканаторной и портальной система развертки луча в лазерных маркерах.

Конечно, существуют и другие способы формирования изображения, и, соответственно, типы маркирующих систем, например масочные или построенные на вращающихся полигонах. Однако такие системы не являются универсальными и разрабатываются под конкретное применение.

Как отмечалось выше, коммерческое использование в качестве излучателей для систем маркировки получили СО2-лазеры и твердотельные лазеры. Следует отметить, что лазеры, интегрируемые в системы и станки должны с необходимостью обладать технологическими свойствами, к которым относятся, прежде всего, широкой диапазон, линейность и монотонность изменения параметров, стабильность характеристик излучения.

Преимущества

Широкие возможности работы с дополнительными осями и датчиками, обширный выбор вариантов исполнения и большой опыт интеграции в производственные линии.

Опыт15 лет — 4000 станков

Отлаженная конструкция, многофункциональное ПО, проверенные временем комплектующие гарантируют длительную бесперебойную работу оборудования даже в тяжелых условиях.

Лазер IPGРесурс лазера — 100 000 часов

Применяемые волоконные лазерные излучатели имеют огромный ресурс, не требуют обслуживания и расходных материалов.

Отпаянные СО2 — лазеры с высокочастотной накачкой

СО2 — лазеры с высокочастотной накачкой являются основными типами излучателей для маркирующих систем на базе СО2-лазеров. Такие лазеры обладают небольшими габаритными размерами, легко встраиваются в различные системы и обладают удобным и легким управлением. Мощность излучателей такого типа может достигать 100. 200 Вт, при этом плотность мощности излучения в зоне взаимодействия с материалом не превышает 105 Вт/ см2. Это объясняется тем, что в СО2 лазерах формирование импульсов излучения осуществляется путем широтно-импульсной модуляции, т. по существу за счет «вырезания» импульсов из непрерывного излучения. При этом импульсная мощность фактически равна мощности непрерывного излучения и не может превышать ее максимальных значений. Другие типы СО2 –лазеров, а также более мощные СО2 лазеры не применяются в маркировочных системах из-за больших габаритов, высокой стоимости и низких технологических характеристик управляемости излучения.

Вследствие таких ограничений СО2 — лазеры используются в основном для маркировки неметаллических материалов или металлов с неметаллическим покрытием (окрашенных, анодированных и проч. Существует технология маркировки металлов излучением СО2-лазеров с предварительным нанесением специальной пасты и составов, например LMM-14, а затем его последующим удалением. Однако такие технологии широко не применяются.

Примером промышленных систем на базе СО2-лазеров могут служить станки Лазерного Центра типа «С-Маркер» и станки фирмы TROTEC серии «SPEEDY 300» и «SPEEDY 100», представленные на рис.

Рис. Лазерные маркирующие системы на базе СО2-лазеров.

а) Система С-Маркер со сканаторной разверткой (производитель «Лазерный Центр», Санкт-Петербург).

б) Система SPEEDY 300 с портальной разверткой (производитель «Trotec», Австрия).

в) Малогабаритная система SPEEDY 100 с портальной разверткой (производитель «Trotec», Австрия).

Новые возможности современных лазерных систем для маркировки.

Мы подробно рассмотрели довольно широкий круг технологий применения лазерной маркировки для различных целей. Это хорошо разработанные и активно использующиеся процессы. Но никогда не следует забывать слова первого строителя коммерческого лазера Теодора Маймана о том, что «как только мы научимся управлять лазерным излучением, его применения будут ограничены только фантазией инженеров».

Совершенно новые технологические возможности по маркировке материалов дают современные твердотельные излучатели, особенно волоконные лазеры. Основой получения новых технологий нанесения графической и цифробуквенной информации служит принципиально более высокое качество лазерного пучка современных лазерных систем. Рассмотрим более подробно сравнительные технологические показатели различных твердотельных лазеров. Поскольку все твердотельные лазеры, используемые для маркировки, имеют (см. таблицу 1) несколько различные параметры — частоту, длительность импульса, а также распределение мощности в пятне нагрева, и. – то их сравнение следует нормировать. Действительно, из практики известно, что для лазеров, например с ламповой накачкой (система типа «БетаМаркер — 2010»), оптимальный диапазон частоты при маркировке металлов составляет 2. 5 кГц, а использование такой частоты в волоконном лазере (система «МиниМаркер М10») вообще невозможно. Если, например, пытаться сравнивать режимы маркировки на разных системах при одной и той же мощности лазерного излучения, то, очевидно, что корректного результата мы не получим, так как временные и энергетические характеристики импульсов различны, не говоря уже о существенных различиях пространственных характеристик излучения.

Рис 8. Структуры поверхности нержавеющей стали при обработке различными системами.

Рис. 8а Образец выполнен на лазерном станке МиниМаркер М10 на базе иттербиевого волоконного лазера (производитель «Лазерный Центр», Санкт-Петербург)

Рис 8б. Образец выполнен на лазерном станке ДиоМаркер Д10 на базе Nd:YAG лазера с диодной накачкой (производитель «Лазерный Центр», Санкт-Петербург)

Рис 8в. Образец выполнен на лазерном станке БетаМаркер 2010 на базе традиционного Nd:YAG лазера с ламповой накачкой (производитель «Лазерный Центр», Санкт-Петербург)

На рис. 8 в сравнении показано увеличенное состояние поверхности металла (нержавеющей стали) при маркировке тремя вышеперечисленными системами при нормированных условиях обработки, в качестве которых принимались одинаковое перекрытие пучков при максимально сходном визуальном результате воздействия на металл. Как видно из приведенного рисунка, полученные структуры имеют существенные отличия.

Волоконный лазер (система «МиниМаркер М10»), обладая наиболее стабильными пространственно-временными характеристиками излучения, обеспечивает формирование четкой, ярко выраженной симметрично последовательной структуры.

Лазеры с традиционной ламповой накачкой (система «БетаМаркер -2010») практически не позволяют сформировать периодической структуры на металле, что связано с изменением пространственного распределения энергии лазерного излучения от импульса к импульсу. Нестабильность этого параметра для лазеров с накачкой дуговыми лампами, даже при высокой энергетической стабильности импульсов излучения, может легко достигать 100% и более.

Лазеры с диодной накачкой (система «ДиоМаркер Д10»), занимают промежуточное положение, хотя в этом случае, некоторое нарушение периодичности структуры связано, по-видимому, с очень высокой пиковой мощностью излучения и нестабильностью вызываемой гидродинамическими процессами плавления и выноса продуктов разрушения из зоны взаимодействия при формировании «точки» на металле. Приведенное на рис 8. сравнение наглядно демонстрирует «неочевидные» технологические различия современных лазеров для маркировки металлов и дает возможность оценить дополнительные возможности каждой из систем. Условно принимая за точку отсчета технологические возможности лазера с ламповой накачкой, можно ожидать, что лазеры с диодной накачкой (особенно волоконные) за счет лучших пространственно временных характеристик излучения обеспечат существенный выигрыш при нанесении изображений высокого разрешения.

Изображения высокого разрешения, действительно, получаются при использовании систем типа «МиниМаркер М10» (волоконный лазер) и «ДиоМаркер Д10» (Nd:YAG лазер с диодной накачкой), см. рис. При этом, качество растровых картинок, выполненных на металле у систем с волоконным лазером несколько выше, как и следовало ожидать из анализа рис.

Рис. Изображения высокого разрешения, выполненные на 1) нержавеющей стали и 2) АВС пластике.

а) лазерная система «МиниМаркер М10» (волоконный лазер)  (производитель «Лазерный Центр», Санкт-Петербург).

б) лазерная система «ДиоМаркер Д10» ( Nd: YAG лазер с диодной накачкой). (производитель «Лазерный Центр», Санкт-Петербург).

В тоже время необходимо отметить, что использование лазерных излучателей с диодной накачкой для маркировки мелкоразмерных векторных изображений на металле предпочтительнее по сравнению с волоконным излучателем. Это легко объясняется тем, что при выполнении векторных изображений всегда существуют точки смены направления движения, в которых система развертки работает по принципу «торможение-остановка-разгон». При этом в местах смены направления движения, количество вводимого тепла существенно больше для волоконных лазеров, чем для лазеров с диодной накачкой, из-за разницы диапазона частот. У волоконных лазеров минимальная частота существенно выше, чем у лазеров с диодной накачкой и соответственно при работе системы развертки в режиме «торможение-остановка-разгон» в этих местах возникает больший перегрев материала. Это приводит к нарушению геометрии при маркировке мелкоразмерного векторного изображения, особенно когда необходимо получить глубокую маркировку (гравировку). Реализовать глубокое мелкоразмерное изображение, используя лазер с диодной накачкой проще, так как такой излучатель позволяет использовать более низкие частоты. Для решения аналогичной задачи при использовании волоконного лазера обычно в местах смены направления движения включают функцию понижения и повышения мощности в соответствии с замедлением скорости, но это несколько усложняет технологию и оборудование. При относительно больших размерах изображений существенного различия между системами нет. Однако скорость выполнения (производительность) у волоконного лазера выше за счет более высоких частот.

При нанесении изображений высокого разрешения на пластик (см. рис. 2) существенных различий между системой с волоконным лазером и системой с Nd:YAG лазером с диодной накачкой нет. Качество маркировки и в том и в другом случае очень высокое.

https://youtube.com/watch?v=RAr17dMcYAQ%3Frel%3D0

Таблица 2. Значение интегральной температуры поверхности металла (нержавеющая сталь).

Цвет поверхности мишени, воспринимаемый невооруженным глазомP, ВтV, мм/сF, кГцФ, К∙с
Красный6,550851,12
6,5451001,30
4,0301001,25
3,017531,29
Голубой6,590750,51
5,460350,56
4,050400,49
2,860650,57
Желтый5,435551,09
4,140501,06
3,035651,04

Как видно из таблицы 2. каждому цвету соответствует свое значение интегральной температуры. При широком изменении параметров режима (мощности, скорости, частоты) значение интегральной температуры для каждого цвета сохраняется в очень узком диапазоне, так для красного цвета 1. 12-1. 30, для голубого 0. 51-0. 57, для желтого 1,04-1,09. Это очень напоминает закон Бунзена-Росно (второй закон фотохимии), который формулируется как закон взаимозаместимости: количество продукта фотохимической реакции определяется общим количеством энергии излучения, падающего на фотохимическую систему, т. произведением мощности (интенсивности) излучения на время действия (выдержку), вне зависимости от соотношения интенсивности и времени. Этот закон подчеркивает взаимное влияние на фотохимический эффект интенсивности света (освещенности, поверхностной плотности потока излучения) и времени действия света через обобщенный параметр (экспозицию, количество освещения). При этом фотохимический эффект не изменяется для различных значений обобщенного параметра.

Отметим, что цветная маркировка может наблюдаться и при использовании лазеров с диодной накачкой и даже у лазеров с ламповой накачкой. Однако эффект очень неустойчивый и «плавающий», обычно и вовсе не воспроизводимый. Условие постоянства интегральной температуры является, по-видимому, необходимым, но для получения эффекта цветной маркировки, очевидно, требуются еще какие-то условия, связанные с высокими пространственно временными характеристиками излучения и их стабильностью. Именно эти основные отличительные признаки излучения волоконных лазеров определяют возможность получения цветной маркировки.

Конечно эффект цветной маркировки и его использование требуют дальнейших исследований и изучения, тем не менее можно твердо говорить о новой технологии лазерной маркировки с возможностью получения цветных изображений,  рис.

Рис 11. Примеры цветных изображений лазерной маркировки, полученных на системе «МиниМаркер М10» с волоконным лазером. Полированная нержавеющая сталь. Образцы компании «Лазерный Центр» (Санкт-Петербург)

Лазерная маркировка перспективный и динамично развивающийся технологический процесс. Прогресс в электронике и программных продуктах существенно повышает конкурентоспособность лазерного метода маркировки по сравнению с традиционными методами вследствие дополнительных графических и технологических возможностей. Появление новых типов мощных лазеров, позволяет создавать компактное оборудование, удобное для пользователя. На сегодняшний день можно утверждать, что в России полностью сформировался рынок потребителей и производителей (поставщиков) лазерного оборудования для маркировки.

• Emmelmann C. Introduction to Industrial Laser Materials Processing. Rofin-Sinar.Hamburg. 1998, p. 180.
• Дьюли У. Лазерная технология и анализ материалов: Пер. с англ. , 504 с.
• Голубев В.С., Лебедев Ф.В. Инженерные основы создания технологических лазеров. (М.: Высшая школа, 1988, § 2.5).
• Горный С.Г., Юдин К.В. «Индустрия», №1(43)/2006 г., стр. 20-21.
• Горный С.Г., Емельченков И.Р. Лазерная маркировка. В сб.: «Лазерная технология и ее применение в металлообработке» Л., ЛДНТП, 1990 г., стр. 42-47.
• Патент РФ. № 2287414.

Функциональные возможности

Лазерные маркеры серии «МиниМаркер2» эксплуатируются во всех отраслях производства там где требуется нанесение на изделия идентификационной информации для их учета и контроля. Либо необходима художественная гравировка ювелирных изделий и сувениров. Применим этот гравер и для производства металлических штампов, а также гравировки символов на поверхности форм для литья.

О по результатам многочисленных тестов, большого опыта применения, лазерные станки МиниМаркер 2 — M10/M20/M50 рекомендованы для прецизионной лазерной маркировки и гравировки

— изделий из драгоценных металлов,
— медицинского инструмента и деталей ответственного назначения,
— изделий из твердых сплавов и цветных металлов,
— деталей с окрашенной, оксидированием и фосфатированием поверхности,
— разнообразных металлических деталей с чистой шлифованной поверхностью,
— изделий из некоторых видов пластиков, резины, керамики

Нормативно-техническое обеспечение (стандарты, сертификаты, разрешения)

Декларация о соответствии продукции требованиям технических регламентов Таможенного союза.

Товары, похожие на Компактный прецизионный маркер для лазерной маркировки МиниМаркер 2 — M10/M20/М30/M50

Не надо ждать, закажите «Компактный прецизионный маркер для лазерной маркировки МиниМаркер 2 — M10/M20/М30/M50» от компании «Лазерный Центр, ООО» в нашей системе BizOrg.

Почему следует выбрать «Лазерный Центр, ООО»

• специальные условия по стоимости для посетителей торговой площадки BizOrg;
• четкое выполнение взятых обязательств;
• удобные варианты оплаты.

Звоните прямо сейчас!

Ответы на популярные вопросы

• Описание указано с ошибками, номер телефона не отвечает и т.п.Если у вас возникли cложности с «Лазерный Центр, ООО», то напишите идентификационные данные компании (710994) и услуги или изделия (13608552). Наше отделение технической поддержки возьмет на себя разрешение данного вопроса.
• Как оставить заявкуХотите «Компактный прецизионный маркер для лазерной маркировки МиниМаркер 2 — M10/M20/М30/M50»? Созвонитесь с организацией «Лазерный Центр, ООО» по контактным данным, указанным сверху справа.Не забудьте указать, что нашли организацию у нас – на площадке БизОрг.
• Где можно найти еще больше информации о компании «Лазерный Центр, ООО»Чтобы узнать более подробную информацию об организации, нажмите в правом верхнем углу на ссылку-название фирмы, а потом кликните на интересную Вам вкладку с описанием.

Общие сведения

• предложение актуально на сайте с 02.01.2017, срок последнего изменения – 02.01.2017. Следите за изменениями на ресурсе, чтобы не упустить необходимую информацию;
• «Компактный прецизионный маркер для лазерной маркировки МиниМаркер 2 — M10/M20/М30/M50» доступны в категориях: «Тара, упаковка, сохранность товаров и сырья к перемещению и хранению», «Оборудование для этикетирования», «Оборудование и расходные материалы для маркировки», «Системы лазерной маркировки». В этих же разделах можно увидеть остальные изделия или услуги, которые могут быть вам интересны;

Обращаем ваше внимание на то, что торговая площадка BizOrg. su носит исключительно информационный характер и ни при каких условиях не является публичной офертой. Заявленная компанией Лазерный Центр, ООО цена товара «Компактный прецизионный маркер для лазерной маркировки МиниМаркер 2 — M10/M20/М30/M50» может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании Лазерный Центр, ООО по указанным телефону или адресу электронной почты.

Категории классификатора

42921822 Маркеры
42922796 Оборудование для лазерной сварки и резки

Популярные статьи по этой теме

• 1000-я система МиниМаркер2 от компании Лазерный Центр будет поставлена московской фирме «Т8»
• МиниМаркер выпуска 2004 года. Тринадцать лет надежности в непрерывной работе
• УФАС уличила в недобросовестности производителя лазерного оборудования «Шарплэйз»(США)

Товары, похожие на Система ручной лазерной маркировки МиниМаркер 2 -Р20/30/50

Не нужно ждать, закажите «Система ручной лазерной маркировки МиниМаркер 2 -Р20/30/50» от фирмы «Лазерный Центр, ООО» в нашей системе БизОрг.

Что может предложить «Лазерный Центр, ООО»

• гарантия качества и четкое исполнение взятых на себя обязательств;
• удобные методы осуществления платежей;
• для пользователей сайта БизОрг фирма «Лазерный Центр, ООО» предоставляет особенные условия;
• организация «Лазерный Центр, ООО» сотрудничает с именитыми брендами.

Вопросы и ответы на популярные вопросы

• Как сделать заказОсуществите звонок в компанию «Лазерный Центр, ООО», посмотрев контактные данные, которые указаны вверху страницы справа для того, чтобы оставить заявку на «Система ручной лазерной маркировки МиниМаркер 2 -Р20/30/50». Не забудьте указать, что нашли организацию, находясь на портале БизОрг.
• Описание указано с ошибками, мобильный не отвечает и прочееНапишите в нашу службу технической поддержки, если у Вас появились проблемы во время связи с компанией «Лазерный Центр, ООО», а также в обязательном порядке обозначьте идентификационные данные компании (710994) и идентификационные данные товара/услуги (13608550).

Технические сведения

• предложение размещено с 02.01.2017, время обновления – 02.01.2017. Следите за обновлениями на ресурсе, чтобы вовремя увидеть важные сведения;
• «Система ручной лазерной маркировки МиниМаркер 2 -Р20/30/50» находятся в категориях: «Тара, упаковка, сохранность товаров и сырья к перемещению и хранению», «Оборудование для этикетирования», «Оборудование и расходные материалы для маркировки», «Системы лазерной маркировки». Там же у вас есть возможность посмотреть остальные товары или услуги, которые могут быть вам интересны;

Обращаем ваше внимание на то, что торговая площадка BizOrg. su носит исключительно информационный характер и ни при каких условиях не является публичной офертой. Заявленная компанией Лазерный Центр, ООО цена товара «Система ручной лазерной маркировки МиниМаркер 2 -Р20/30/50» может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании Лазерный Центр, ООО по указанным телефону или адресу электронной почты.

Варианты компоновок станка

Моноблок с кабиной

Система изготавливается в виде двух блоков:

• Блок маркировки
• Блок питания и управления

Это удобный вариант, который позволяет обеспечить комфортную работу оператора и сэкономить рабочее место. Отсутствие ограничений рабочей области позволяет обрабатывать крупногабаритные изделия, значительно превышающие размер поля обработки.

Система ручной лазерной маркировки предназначена для маркировки крупногабаритных и тяжелых изделий с соблюдением необходимых мер защиты оператора от лазерного излучения.

Мобильный маркирующий узел, снабжённый защитным раструбом и оптоволокном длиной 5 м, позволяет оператору оперативно выполнять маркировку различных изделий, легко перемещая оборудование по цеху.

Ручной маркировочный узел со снятым раструбом легко устанавливается на специальный штатив, при этом ручная система трансформируется в настольную. Данный вариант является наиболее универсальным, объединяя достоинства ручной и стандартной компоновки.

Защитная кабина имеет переднюю подъёмную дверь и два съёмных боковых люка. Лазерное излучение блокируется стенками кабины и защитным стеклом, обеспечивая безопасную работу оператора (1 класс лазерной опасности оборудования).

Лазерная рабочая станция — лучший вариант компоновки при эксплуатации оборудования на ответственных производствах в тяжёлых цеховых условиях. Защитная кабина оснащена фронтальной подъёмной дверью с пневмоприводом, а корпус надёжно защищает её узлы и компоненты от внешних воздействий.

Конструкция кабины обеспечивает 1 класс лазерной опасности.

Данный вариант компоновки даёт широкие возможности для интеграции маркировочной головки МиниМаркер2 в существующие линии и механизмы заказчика для совместной работы в автоматическом режиме.

При этом могут использоваться дополнительные узлы и компоненты (координатные оси, вращатели, датчики положения, системы машинного зрения и т.

Товары, похожие на Компактный прецизионный маркер для лазерной маркировки МиниМаркер 2-20А4

Обращаем ваше внимание на то, что торговая площадка BizOrg. su носит исключительно информационный характер и ни при каких условиях не является публичной офертой. Заявленная компанией Лазерный Центр, ООО цена товара «Компактный прецизионный маркер для лазерной маркировки МиниМаркер 2-20А4» может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании Лазерный Центр, ООО по указанным телефону или адресу электронной почты.

Твердотельные лазеры

В настоящее время в системах маркировки применяются твердотельные лазеры с традиционной накачкой газоразрядными лампами, лазеры с диодной накачкой и волоконные лазеры. Для модуляции добротности применяются, как правило, акустооптические затворы, которые обеспечивают большую частоту следования импульсов излучения, при достаточно высоких энергетических характеристиках импульсов. Примером таких систем, могут служить выпускаемые Лазерным Центром станки для лазерной маркировки «БетаМаркер 2010», «ДиоМаркер Д10» и «МиниМаркер М10», которые представлены на рис.

а)                                 б)                                          в)

Рис. 3 Внешний вид установок лазерной маркировки и гравировки.

а) МиниМаркер М10 на базе иттербиевого волоконного лазера (производитель «Лазерный Центр», Санкт-Петербург)

б) ДиоМаркер Д10 на базе Nd:YAG лазера с диодной накачкой (производитель «Лазерный Центр», Санкт-Петербург)

в) БетаМаркер 2010 на базе традиционного Nd:YAG лазера с ламповой накачкой (производитель «Лазерный Центр», Санкт-Петербург)

Таблица 1. Основные типовые характеристики излучения твердотельных лазеров маркирующих систем.

Таким образом, технология лазерной маркировки обеспечивает следующие преимущества:

• широкий спектр маркируемых материалов;
• отсутствие механического воздействия на изделии при минимальном термическом;
• прецизионная точность, высокая контрастность и стойкость наносимых изображений;
• высокая скорость и производительность нанесения информации;
• возможность маркировки в труднодоступных местах.

Эти преимущества определяют широкое применение лазерной маркировки в промышленности.

Нас рекомендуют

ADD Production s. , Кишинев

Внедрение систем лазерной маркировки в производственный процесс обеспечило гибкость производства, уменьшило зависимость от сторонних предприятий и позволило получить экономический эффект

Главный технолог Звездинский И.

ОАО НИИ «Гириконд», г. Санкт-Петербург

Генеральный директор Горбунов Н

Павловский завод Художественных металлоизделий, г. Павлово

Внедрение систем лазерной маркировки позволило значительно сократить время на обработку и расширить ассортимент продукции с художественной гравировкой

Генеральный директор Бабушкин С.

АО «НПП «Радиосвязь», г. Красноярск

Генеральный директор Галеев Р.

ИП «КВАНТ», г. Алматы Казахстан

Впервые с системой «МиниМаркер» я познакомился в 2006 году. В 2012 я решил открыть свое дело и у меня не было ни тени сомнения – станок МиниМаркер2!

Генеральный директор Новак О.

ООО «ПромЛегион», электронные компоненты

С помощью лазерного комплекса мы реализуем применение современных лазерных технологий в производстве нашей продукции

Генеральный директор Светличный В.

АО «РАДИЙ» г. Касли Челябинская обл.

За время эксплуатации сервисного инженера не вызывали ни разу за 6 лет!

Ведущий инженер Пухов Алексей

Производим лазерное оборудование в Санкт-Петербурге с 2004 года

Выводы

В данной работе выполнен комплексный метод оценки влияния лазерной маркировки на структуру аустенитной стали марки 08Х8Н10. Исследования показали, что лазерная маркировка не провоцирует склонность стали к МКК.

Стойкость лазерной маркировки к воздействию растворов кислот, щелочей и солей определяется не только химическим составом реактива, но и химическим составом самой стали. Так, например, раствор гидроксида натрия и уксусной кислоты не оказывает воздействия на маркировку, раствор азотной кислоты вызывает осветление маркировки, растворы соляной и серной кислот растворяют сам металл, а в растворе поваренной соли наблюдаются коррозионные процессы. Также после кипячения в водопроводной воде маркировка спровоцировала коррозию на самой маркировке.

Кислотные средства, а также средства на основе ПАВ не провоцируют коррозионных изменений в области маркировки на образцах из стали 08Х18Н10.

Сильнодействующие моющие средства на щелочной основе провоцируют рост пит-тинг-коррозии в области маркировки, в местах начала лазерного воздействия, поэтому не следует применять моющие и чистящие средства, содержащие ионы С1-, для промышленных и бытовых изделий из коррозионностойкой стали с нанесенной лазерной маркировкой.

Лазерная маркировка провоцирует локальное изменение структуры коррозионно-стойкой стали, что увеличивает риск возникновения очагов коррозии. В дальнейшем рекомендуется уделить большее внимание оптимизации режимов маркировки, с возможным снижением пиковой (начальной) мощности лазера, чтобы повысить стойкость лазерной маркировки на поверхности стали 08Х18Н10.

СПИСОК ЛИТЕРАТУРЫ

металлических и полимерных материалов посредством импульсного лазерного излучения // Неделя науки СПбГПУ: Сб. научных трудов. СПб. : Изд-во СПбГПУ, 2014. 178-181

изделий из металлических и полимерных материалов в целях их учета и идентификации // Металлообработка. 2014. № 1 (79). 21-26.

вреждаемости оборудования холодильной техники // Научный журнал НИУ ИТМО. Серия Холодильная техника и кондиционирование. 2017. № 4(27). 3-12.

чус Д. Исследование свойств коррозионностой-кой стали, обработанной системой лазерной маркировки «Минимаркер2 — М20А4» // Современные тенденцииразвития естествознания и технических наук: Сб. научных трудов. Белгород: Изд-во АПНИ, 2018. 218-221
